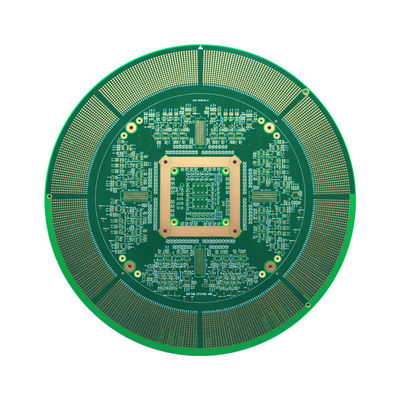

36 Tableau d'essai des semi-conducteurs de couche 2 de niveau multicouche de noyau métallique Pcb HDI

Nom De Marque:	Ben Qiang
Numéro De Modèle:	FR-4/Rogers
Nombre De Pièces:	1 PCS
Prix:	custom made
Conditions De Paiement:	Transfert bancaire ou Alipay ou PayPal
Capacité à Fournir:	200,000 mètres carrés/an

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

ISO/TS16949/RoHS/TS16949

Application du projet:

PCB d'essai pour semi-conducteurs

Caractéristique:

2 lasers, ratio d'ouverture 24:1

Matériel:

S1000-2M

Couche:

36L

Épaisseur:

40,8 mm ± 0,24 mm

Diamètre min du trou v:

Trou laser: 0,10 mm; Trou mécanique: 0,2 mm Rapport d'ouverture: 24:1

Min Width /Space:

150/95um

Finition de surface:

L'or de plongée 3U"

Modèle interne:

S330V85C36

Détails d'emballage:

Emballage sous vide à perles d'air

Capacité d'approvisionnement:

200,000 mètres carrés/an

Mettre en évidence:

Description du produit

Tableau d'essai pour semi-conducteurs de la version HDI à deux niveaux à 36 couches

Projet	Capacité de traitement des PCB
Nombre de couches	1 à 40 couches
Largeur/espacement de la ligne extérieure minimale	3/3mil
Épaisseur extérieure du cuivre	Pour les appareils à commande numérique
Épaisseur interne en cuivre	Pour les appareils à combustion interne
Tolérance de l'épaisseur des PCB	épaisseur du panneau≤1,0 mm; ±0,1 mm+,/-0,05 mm en dessous de 4 couches épaisseur du panneau >1,0 mm; ±10%
PTH minimale	Un trou mécanique de 4 mil, un laser de 3 mil.
Matériel	FR-4, haute Tg, sans halogène, PTFE, Rogers, polyimide
Indice de santé humaine	Niveaux 2 à 7
Procédure spéciale	- des voies aveugles enfouies, des fentes aveugles, des combinaisons rigide-flexe, des pressions mixtes, des contre-forages, des résistances enfouies, des capacités enfouies, des étapes de fraisage, des impédances multi-combinaisons;
