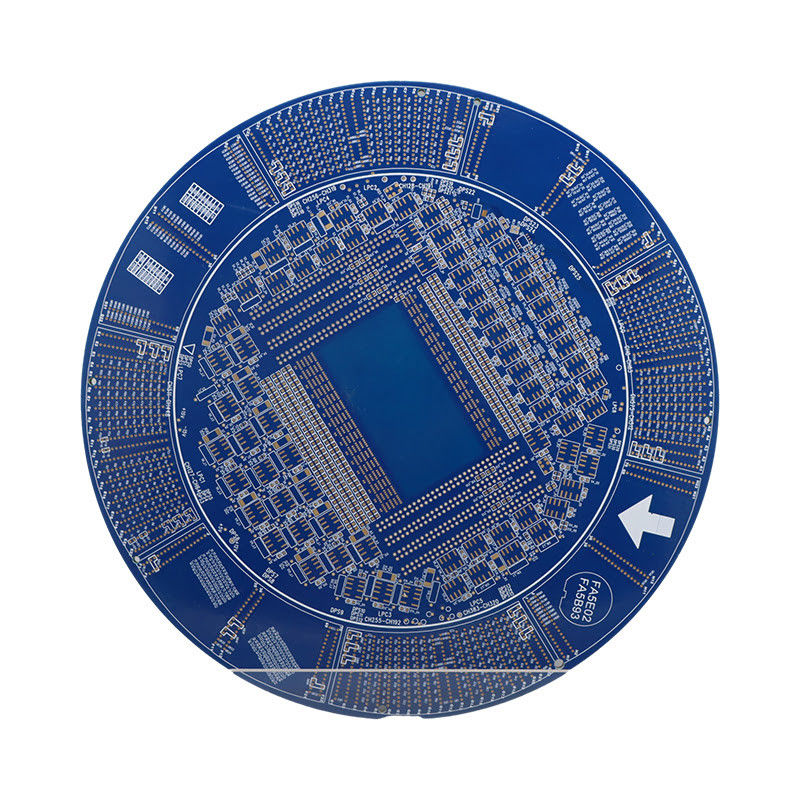

Tableau de circuit imprimé à couches multiples en argent à haute couche

Description du produit:

Le PCB à haute couche, également connu sous le nom de circuits imprimés de niveau supérieur ou de carte de circuit imprimé à plancher élevé, est une carte de câblage imprimé supérieure conçue pour la conception de circuits avancés.

Le PCB à haute couche possède un nombre élevé de couches, ce qui le rend idéal pour les appareils électroniques complexes et haute performance.ce PCB est capable de gérer des signaux à grande vitesse et de fournir des performances fiables.

L'une des caractéristiques clés du PCB à haute couche est son contrôle de l'impédance.minimiser les interférences du signal et assurer des performances optimales.

Le PCB haute couche est également conforme à la norme RoHS, répondant aux réglementations environnementales et de sécurité.

En ce qui concerne la largeur de ligne et l'espacement, le PCB haute couche fixe la barre haute avec un minimum de 3 mil pour les deux.parfait pour les appareils électroniques miniaturisés.

Les options de couleur du masque de soudure pour le PCB de haute couche comprennent le vert, le bleu, le noir, le rouge, le jaune et le blanc.Cela ajoute non seulement un attrait esthétique, mais aide également à identifier et à organiser les différents circuits.

En résumé, le PCB à haute couche est un produit haut de gamme qui offre un nombre élevé de couches, un contrôle d'impédance, une conformité RoHS et une largeur et un espacement de ligne précis.Sa conception de circuit avancé en fait un choix supérieur pour des applications électroniques exigeantes, ce qui en fait une option de choix pour les ingénieurs et les concepteurs.

Caractéristiques:

• Nom du produit: PCB à haute couche
• Le dégagement du masque de soudure: 0,1 mm.
• Finition de surface:
  • HASL
  • Résultats
  • POS
  • Argent par immersion
  • Étain à immersion
• Temps de réalisation: 3-5 jours
• Couleur écran de soie:
  • Blanc
  • Noir
  • Jaune
• Matériau: FR-4

Principales caractéristiques:

• Conception de circuits imprimés à couche avancée
• Plaque de câblage imprimée supérieure
• Matériau de PCB de haute qualité
• Dégagement du masque de soudure mince pour des circuits précis
• Différentes options de finition de surface pour des besoins spécifiques
• Temps de production court pour une production efficace
• Couleur de sérigraphie personnalisable à des fins de marque
• Matériau FR-4 durable pour des performances fiables

Paramètres techniques:

Applications:

Les circuits imprimés à haute couche, également connus sous le nom de circuits imprimés à couche avancée, sont des cartes stratifiées sophistiquées conçues pour répondre aux appareils électroniques haute performance.Avec sa carte de circuit imprimé de couche d'élite et sa technologie d'interconnexion haute densité, ce produit est devenu un choix populaire parmi les industries qui exigent le plus haut niveau de précision et de fiabilité.

Les PCB à haute couche sont largement utilisés dans diverses industries, en particulier celles qui exigent une transmission de signal à grande vitesse et des circuits complexes.

• Le secteur des communications:Les PCB à haute couche sont largement utilisés dans l'industrie des communications pour la transmission de données à grande vitesse dans des appareils tels que des routeurs, des commutateurs et des hubs.
• Industrie automobile:Avec l'utilisation croissante de composants électroniques dans les véhicules modernes, les PCB de haute couche sont utilisés dans les systèmes d'assistance au conducteur avancés, les systèmes d'info-divertissement et autres unités de contrôle électronique.
• Industrie aérospatiale:Les PCB à haute couche sont essentiels dans l'industrie aérospatiale, où des appareils électroniques hautes performances sont nécessaires pour la navigation, la communication et les systèmes de contrôle dans les avions et les engins spatiaux.
• Industrie médicale:Dans l'industrie médicale, les PCB à haute couche sont utilisés dans des équipements médicaux tels que des appareils d'IRM, des stimulateurs cardiaques et des défibrillateurs, où la précision et la fiabilité sont d'une importance capitale.

Le PCB à haute couche est connu pour sa qualité exceptionnelle et sa technologie de pointe.

• Nombre de couches élevées:Comme son nom l'indique, les PCB à haute couche ont un nombre élevé de couches, allant de 8 à 24 couches.les rendant adaptés à des appareils électroniques avancés.
• Épaisseur de cuivre:Les PCB à haute couche offrent une large gamme d'options d'épaisseur de cuivre, de 1/3 oz à 2 oz, pour répondre aux différentes exigences de conception.
• Couleur écran de soie:Les options de couleur pour les PCB à haute couche comprennent le blanc, le noir et le jaune, ce qui offre une flexibilité de conception et facilite l'identification des différents composants sur la carte.
• Minimum de dégagement du masque de soudure:Les PCB à haute couche ont un dégagement minimum de masque de soudure de 0,1 mm, garantissant un soudage précis et précis, même pour les petits composants.
• Contrôle de l'impédance:L'utilisation de la technologie de contrôle d'impédance dans les PCB de haute couche assure une transmission de signal stable et fiable, ce qui les rend adaptés à la transmission de données à grande vitesse.

Les PCB à haute couche jouent un rôle crucial dans le fonctionnement des appareils électroniques hautes performances dans diverses industries.ce produit est devenu un choix de choix pour les industries qui nécessitent une précisionEn ce qui concerne les interconnexions à haute densité et les circuits complexes, les PCB à haute couche sont le premier choix des ingénieurs et des concepteurs du monde entier.

Personnalisation:

Notre PCB haute couche est la solution parfaite pour vos conceptions électroniques complexes et hautes performances.Nous pouvons vous fournir un panneau stratifié sophistiqué qui répond à vos besoins spécifiques.

• HASL (nivellement par soudure à l'air chaud)
• ENIG (or à immersion au nickel sans électro)
• OSP (préservateur de soudure organique)
• Argent par immersion
• Étain à immersion

Nos circuits imprimés à haute couche peuvent accueillir de petits composants précis avec une taille minimale de trou de 0,2 mm. Cela permet une plus grande flexibilité de conception et une plus grande fonctionnalité pour vos appareils électroniques.

• Blanc
• Noir
• Jaune

Nos circuits imprimés à haute couche sont spécialement conçus pour des circuits de haute densité et complexes, avec un nombre de couches allant de 6 à 40 couches.Cela permet une utilisation plus efficace de l'espace et une meilleure intégrité du signal.

Nous utilisons des techniques et des équipements de production avancés pour atteindre une largeur de ligne minimale et un espacement de 3 mil / 3 mil.résultant d'une carte de câblage imprimée supérieure.

Avec notre service de personnalisation de PCB de haute couche, vous pouvez vous attendre à des circuits imprimés de haute qualité et fiables pour vos applications les plus exigeantes.Contactez-nous aujourd'hui pour en savoir plus sur la façon dont nous pouvons répondre à vos besoins spécifiques.

Emballage et expédition

Le PCB à haute couche est un produit électronique délicat qui nécessite un emballage et une expédition spéciaux pour assurer son arrivée en toute sécurité au client.Voici les étapes à suivre pour emballer et expédier nos PCB de haute couche:

• Tout d'abord, tous les composants du PCB à haute couche sont soigneusement inspectés et testés pour s'assurer qu'ils sont en bon état de fonctionnement.
• Ensuite, le PCB est placé dans un sac antistatique pour éviter tout dommage par électricité statique.
• Ensuite, le PCB est placé dans une boîte revêtue de mousse pour assurer l'amortissement et la protection pendant le transport.
• Si le PCB contient des composants fragiles, ils sont enveloppés individuellement dans une enveloppe à bulles et placés dans la boîte.
• La boîte est alors scellée avec du ruban adhésif et étiquetée avec le nom du produit et les informations d'expédition.

Nous prenons grand soin dans l'expédition de nos PCB de haute couche pour s'assurer qu'ils arrivent en toute sécurité et à temps.

• Une fois le produit emballé, il est remis à notre partenaire de transport de confiance.
• Notre partenaire d'expédition utilise des méthodes de transport sûres et fiables pour livrer le produit à l'adresse du client.
• Nous fournissons un numéro de suivi au client pour qu'il puisse surveiller l'état de son envoi.
• À l'arrivée, la signature du client est requise pour confirmer la livraison et s'assurer que le produit est reçu en bon état.

Avec notre emballage soigné et nos méthodes d'expédition fiables, les clients peuvent avoir confiance que leurs PCB à haute couche arriveront en parfait état.

FAQ:

• Flexibilité accrue de la conception: les PCB à haute couche permettent des conceptions plus complexes et compactes en raison du plus grand nombre de couches.
• Intégrité améliorée du signal: Avec plus de couches, il y a moins de bruit croisé et d'interférences entre les signaux, ce qui se traduit par de meilleures performances globales.
• Densité plus élevée: les PCB à haute couche peuvent accueillir plus de composants dans une zone plus petite, ce qui les rend idéaux pour les appareils miniaturisés.
• Meilleure gestion thermique: les couches supplémentaires offrent plus d'espace pour la dissipation de la chaleur, assurant un meilleur contrôle de la température et une meilleure fiabilité.
• Réduction du bruit: Les couches multiples agissent comme des boucliers, réduisant le niveau de bruit et améliorant la qualité du signal.

• Intégrité du signal: la conception doit assurer une interférence minimale entre les signaux afin de maintenir une communication de haute qualité.
• Gestion thermique: il convient d'envisager un espacement et un emplacement appropriés des composants pour dissiper efficacement la chaleur.
• Distribution d'énergie: le réseau de distribution d'énergie doit être soigneusement conçu pour fournir une puissance stable et suffisante à tous les composants.
• Interférence: des mesures doivent être prises pour réduire au minimum l'interférence entre les signaux, par exemple en utilisant des plans au sol et des techniques de routage des signaux.
• Fabricabilité: la conception doit être optimisée pour une production efficace afin de réduire les coûts et d'assurer une production de haute qualité.
