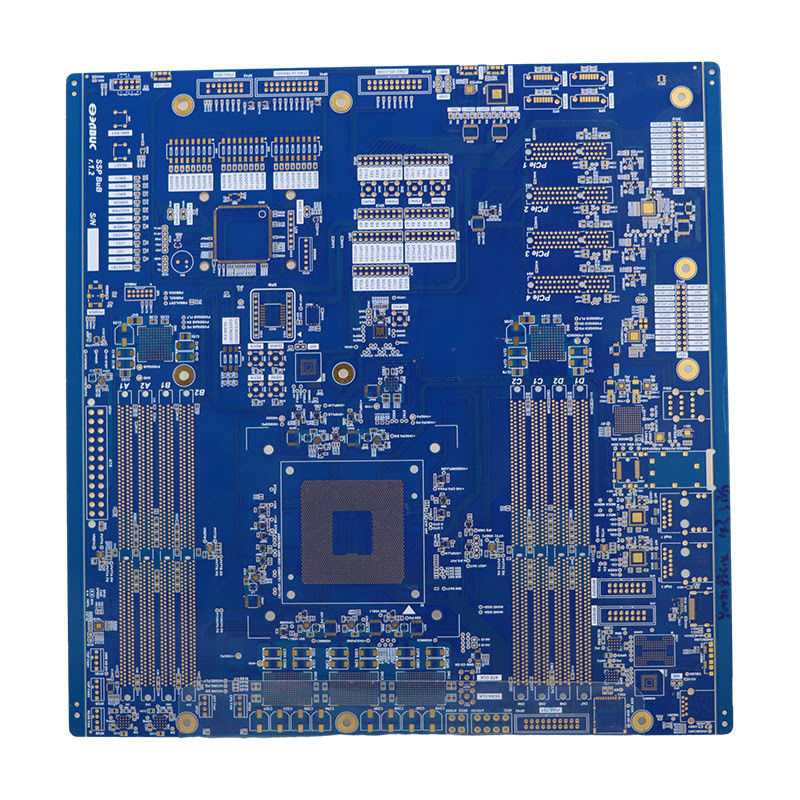

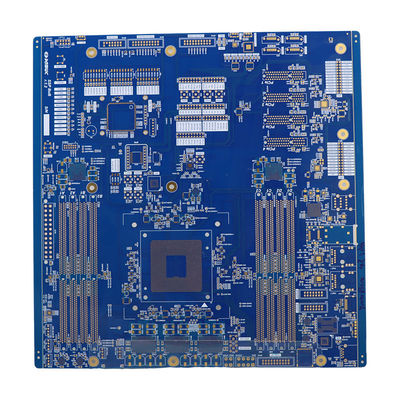

1.5 mm d'épaisseur HDI PCB Board 6 couche avec écran de soie blanc

1.5 mm d'épaisseur HDI PCB Board 6 couche avec écran de soie blanc

Nom De Marque: Ben Qiang
Numéro De Modèle: FR-4/Rogers
Nombre De Pièces: 1 PCS
Prix: custom made
Conditions De Paiement: Transfert bancaire ou Alipay ou PayPal
Capacité à Fournir: 200,000 mètres carrés/an
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO/TS16949/RoHS/TS16949
finition de surface:
Palladium de nickel chimique
Épaisseur du PCB:
1,5 millimètres
Demandez une:
Conseil principal
Application du projet:
Électronique grand public
Procédure:
Or par immersion
nombre de couches:
1-30 couches
Contrôle de l'impédance:
- Oui, oui.
Couleur écran de soie:
Blanc, noir, jaune, rouge, bleu, etc.
Détails d'emballage:
Emballage sous vide à perles d'air
Capacité d'approvisionnement:
200,000 mètres carrés/an
Mettre en évidence:

Plaque de PCB HDI écran de soie blanc

,

1.5 mm d'épaisseur HDI PCB Board

Description du produit

Plaque de circuit imprimé à haute densité d'interconnexion avec écran de soie blanc

Description du produit:

Résumé du produit - HDI PCB Board

La carte de câblage imprimé HDI, également connue sous le nom de PCB nanocircuit, est un PCB en couches de haute densité qui utilise une technologie avancée et des techniques de fabrication de précision pour atteindre des performances supérieures.Avec la demande croissante pour des appareils électroniques plus petits et plus puissantsDans le domaine de l'électronique, la carte PCB HDI est devenue un composant essentiel dans diverses industries telles que les télécommunications, l'aérospatiale, la médecine et l'automobile.

Principales caractéristiques
  • Nombre de couches:1 à 30 couches
  • Épaisseur du PCB:1.5 mm
  • Taille du tableau:300 * 210 mm
  • Finition de surface:Palladium de nickel chimique

La carte PCB HDI est conçue pour avoir un nombre élevé de couches, allant de 1 à 30 couches, ce qui permet de placer un plus grand nombre de composants sur une surface plus petite.Il en résulte une conception plus compacte et plus légèreIl est donc idéal pour les appareils électroniques portables.

L'épaisseur du PCB de 1,5 mm assure la durabilité et la stabilité de la carte, ce qui la rend adaptée à une utilisation dans des environnements à stress élevé.La taille du panneau de 300 * 210 mm offre un espace suffisant pour le placement des composants, permettant une conception hautement efficace et optimisée.

La finition de surface en nickel chimique palladium offre une excellente protection contre la corrosion et l'oxydation, assurant la longévité et la fiabilité de la carte PCB HDI.

Interconnecteur à haute densité

La carte PCB HDI est également connue sous le nom d'interconnecteur à haute densité en raison de sa capacité à accueillir un plus grand nombre de connexions dans un espace plus petit.Ceci est réalisé grâce à l'utilisation de technologies avancées, tels que les microvias et les voies aveugles, qui permettent le routage des traces entre couches, créant une conception plus compacte et efficace.

Technologie de pointe et fabrication de précision

La carte PCB HDI est fabriquée à l'aide de technologies de pointe et de techniques de fabrication de précision afin d'assurer le plus haut niveau de qualité et de performance.Cela inclut l'utilisation de procédés d'imagerie et de gravure avancés, ainsi que l'utilisation de matériaux de haute performance.

L'utilisation de technologies de pointe et de fabrication de précision permet non seulement une conception plus compacte et efficace, mais améliore également l'intégrité et la fiabilité du signal.

Conclusion

La carte PCB HDI est un composant crucial dans la production de dispositifs électroniques hautes performances.il fournit une solution fiable et efficace pour diverses industriesSon utilisation de matériaux de fabrication de précision et de haute performance assure le plus haut niveau de qualité et de performance, ce qui en fait un produit essentiel pour tout système électronique avancé.



Caractéristiques:

  • Nom du produit: HDI PCB Board
  • Nombre de couches: 6
  • Contrôle de l'impédance: Oui
  • Taille du tableau: 300 * 210 mm
  • Service des pochoirs: Oui
  • Nombre de couches: 1 à 30
  • Assemblage de PCB par microvia
  • PCB à interconnexion avancée
  • Plaque de PCB HDI


Paramètres techniques:

Nom du produit 4L 1+N+1 cartes HDI
Appliquer pour Tableau principal
Nombre de couches 6 couches
Taille du tableau 300 * 210 mm
Service de pochoirs - Oui, oui.
Contrôle de l'impédance - Oui, oui.
Époxyde de verre RO4350B Tg280°C, Er < 3.48, Rogers Corp.
Épreuve de PCB Test à 100%
Couleur écran de soie Blanc, noir, jaune, rouge, bleu, etc.
Finition de surface Palladium de nickel chimique


Applications:

HDI PCB Board: renforcement des capacités de l'électronique grand public

La carte PCB HDI (interconnexion haute densité), également connue sous le nom de carte de câblage imprimé HDI,est une solution très avancée et innovante pour la transmission de signaux à grande vitesse dans les appareils électroniques grand public modernesAvec son procédé d'immersion en or et sa technologie de contrôle de l'impédance, il est devenu un composant essentiel dans le développement de produits électroniques de pointe.

Processus: or par immersion

Le procédé d'immersion d'or utilisé dans le circuit imprimé HDI est une technique de finition de surface qui implique le dépôt d'une fine couche d'or sur les traces de cuivre sur le circuit imprimé.Cela offre une excellente protection contre la corrosion et l'oxydationLa surface lisse de l'or améliore également la conductivité électrique, ce qui en fait un choix idéal pour la transmission de signaux à grande vitesse.

Contrôle de l'impédance: assurer l'intégrité du signal à grande vitesse

La technologie de contrôle d'impédance utilisée dans les cartes PCB HDI est cruciale pour maintenir l'intégrité du signal et réduire les interférences dans les appareils électroniques à grande vitesse.Avec un contrôle précis des valeurs d'impédanceLe PCB peut gérer efficacement le flux de signaux, en évitant les distorsions et les retards.

Application: électronique grand public

La carte PCB HDI est largement utilisée dans divers appareils électroniques grand public tels que les smartphones, les tablettes, les ordinateurs portables et les technologies portables.Avec la demande croissante pour des appareils plus rapides et plus efficacesLa carte PCB HDI est devenue un composant essentiel dans le développement de ces produits.La technologie d'interconnexion avancée permet le transfert de données à grande vitesse..

Nombre de couches: Répondre aux différentes exigences de conception

La carte PCB HDI est disponible dans un large éventail de niveaux, allant de 1 à 30 niveaux, ce qui en fait une solution polyvalente pour diverses exigences de conception.il peut accueillir des conceptions de circuits complexes et fournir un meilleur routage du signal, ce qui améliore les performances et la fiabilité du dispositif électronique.

Épaisseur du PCB: conception mince et légère

La carte HDI PCB a une épaisseur de 1,5 mm, ce qui en fait une option légère et mince pour les appareils électroniques.où l'espace et le poids sont des facteurs cruciauxMalgré sa conception mince, il peut toujours fournir des interconnexions à haute densité et maintenir l'intégrité du signal, ce qui en fait un choix privilégié pour les appareils électroniques grand public modernes.

En conclusion

Le HDI PCB Board a révolutionné l'industrie de l'électronique grand public en permettant le développement de dispositifs de haute technologie nécessitant un transfert de données à grande vitesse.Avec ses fonctionnalités avancées telles que le processus d'immersion en orIl s'agit d'un élément essentiel dans la production de dispositifs électroniques modernes, qu'il s'agisse de smartphones, d'ordinateurs portables ou de technologies portables.La carte PCB HDI joue un rôle crucial dans la fourniture de performances efficaces et fiables.



Personnalisation:

Service de personnalisation des cartes de PCB HDI

Notre service de personnalisation des cartes de circuits imprimés HDI offre des solutions de circuits imprimés interconnectés avancées pour l'électronique grand public.nous nous efforçons de fournir des solutions hautement personnalisées et innovantes pour répondre à vos besoins spécifiques.

Attributs du produit

Applications:Produits électroniques de consommation

Procédure:Or par immersion

Nombre de couches:6 couches

Nom du PCB:4L 1+N+1 cartes HDI

Finition de surface:Palladium de nickel chimique

Principales caractéristiques
  • Solutions d'interconnexion avancées pour l'électronique grand public
  • Des panneaux de câblage imprimés HDI hautement personnalisés et innovants
  • Expertise dans le montage de PCB par microvia
  • Conception de circuits imprimés personnalisés pour répondre à des besoins spécifiques


Emballage et expédition

Emballage et expédition

La carte PCB HDI est emballée dans une boîte en carton solide pour assurer un transport sûr.

À l'intérieur de la boîte, la carte PCB est solidement enveloppée dans un revêtement anti-statique à bulles pour la protéger de tout dommage potentiel pendant l'expédition.Les coins de la planche sont renforcés avec un rembourrage en mousse pour plus de protection.

La boîte est alors scellée avec un ruban adhésif solide pour l'empêcher de s'ouvrir pendant le transport.la case comporte également les étiquettes douanières et la documentation appropriées.

Notre méthode d'expédition standard pour le circuit imprimé HDI est par un service de messagerie réputé, tel que DHL, FedEx ou UPS. Cela garantit une livraison rapide et fiable du produit à nos clients.

Pour les commandes en vrac, les cartes PCB seront emballées dans des boîtes ou des palettes plus grandes, en fonction de la quantité commandée.

Nous prenons grand soin dans l'emballage et l'expédition de nos produits pour s'assurer qu'ils arrivent à destination en parfait état.Veuillez nous contacter immédiatement et nous ferons en sorte qu'un remplacement soit envoyé..



FAQ:

  • Q: Quel est le matériau du PCB HDI?
  • R: La carte PCB HDI est faite de matériau FR-4.
  • Q: Quel est le nombre maximal de couches pour les cartes PCB HDI?
  • R: Le nombre maximal de couches pour les cartes PCB HDI est de 12.
  • Q: Quelle est la largeur et l'espacement minimaux des lignes pour les cartes PCB HDI?
  • R: La largeur et l'espacement minimaux des lignes pour les cartes PCB HDI sont de 3 mm.
  • Q: Quelle est la tolérance d'épaisseur pour les cartes PCB HDI?
  • R:La tolérance d'épaisseur pour les cartes PCB HDI est de +/- 10%.
  • Q:Quelle est la température maximale de fonctionnement de la carte PCB HDI?
  • R:La température maximale de fonctionnement des cartes PCB HDI est de 130°C.
