Carte PCB à grande vitesse
Created with Pixso.

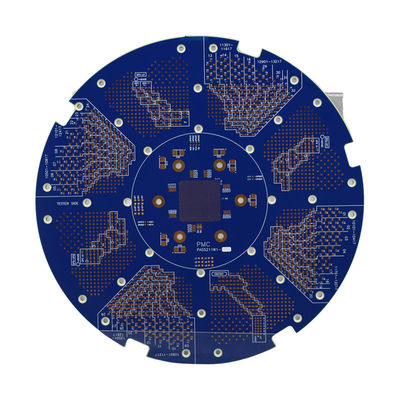

Pcb multicouche en argent Fr4 à immersion avec sérigraphie blanche

Pcb multicouche en argent Fr4 à immersion avec sérigraphie blanche

Nom De Marque: Ben Qiang
Numéro De Modèle: FR-4/Rogers
Nombre De Pièces: 1 PCS
Prix: custom made
Conditions De Paiement: Transfert bancaire ou Alipay ou PayPal
Capacité à Fournir: 200,000 mètres carrés/an
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO/TS16949/RoHS/TS16949
finition de surface:
LF-HAL, HASL, or
épaisseur de cuivre:
1 oz, 0,5 oz à 12 oz
Finition de surface:
HASL, ENIG, Immersion Silver, OSP, qui est une marque d'équipement
Application du projet:
Carte PCB ultra-rapide de FPGA
Couleur écran de soie:
Blanc, noir, jaune
Revêtement des métaux:
D'autres métaux
Technologie de traitement:
aluminium électrolytique
Masque de soudure:
Vert de lustre
Détails d'emballage:
Emballage sous vide à perles d'air
Capacité d'approvisionnement:
200,000 mètres carrés/an
Mettre en évidence:

Fr4 Impression sur sérigraphie en PCB multicouche

,

Pcb multicouche en argent Fr4 à immersion

,

Pcb en argent à immersion Fr4

Description du produit

ENIG Surface Finish PCB haute vitesse avec technologie d'impression à écran de soie blanc

Description du produit:

Les circuits imprimés à haute vitesse: des circuits imprimés rapides, avancés et à haute fréquence

Notre PCB de haute qualité et fiable est parfait pour un large éventail d'applications,de l'électronique grand public aux appareils aérospatiaux et médicauxNous nous engageons à fournir à nos clients les meilleures solutions possibles pour leurs besoins en PCB.

Mode de production: SMT

Nos circuits imprimés à haute vitesse sont fabriqués à l'aide de la technologie de montage de surface (SMT).résultant en un PCB de meilleure qualité et plus efficace.

Service: service OEM à guichet unique

Chez High Speed PCB, nous offrons un service OEM à guichet unique pour nos clients. Cela signifie que nous nous occupons de l'ensemble du processus de production de PCB, de la conception à la fabrication et aux tests.Notre équipe d'ingénieurs et de techniciens expérimentés travaillera en étroite collaboration avec vous pour s'assurer que votre PCB répond à vos spécifications et exigences.

Couleur écran de soie: blanc, noir, jaune

Nous offrons une variété de couleurs de sérigraphie pour nos circuits imprimés à grande vitesse, y compris le blanc, le noir et le jaune.faciliter l'assemblage et le dépannage des PCB par les utilisateurs.

Finition de surface: HASL, or

Nos circuits imprimés à haute vitesse sont disponibles en trois options de finition de surface: le nivellement à l'air chaud sans plomb (LF-HAL), le nivellement à la soudure à l'air chaud (HASL) et l'or.LF-HAL et HASL sont des options rentables qui fournissent une surface plane et soudable pour les composantsL'or est une finition plus avancée et durable qui est idéale pour les applications à haute fréquence et à grande vitesse.

Traitement de surface: or dur 5U

Pour des performances et une fiabilité supérieures, nos circuits imprimés haute vitesse sont traités avec de l'or dur 5U. Ce traitement de surface fournit une couche d'or plus épaisse et plus durable,le rendant résistant à l'usureCeci est particulièrement important pour les circuits haute fréquence qui nécessitent une transmission de signal stable et constante.

Choisissez un PCB à grande vitesse pour votre prochain projet et faites l'expérience de la différence de qualité et de performance.Nos circuits imprimés rapides et avancés sont conçus pour répondre aux exigences de l'industrie technologique en évolution rapide d'aujourd'huiContactez-nous aujourd'hui pour un devis et laissez-nous vous aider à donner vie à vos idées.



Caractéristiques:

  • Nom du produit: PCB à haute vitesse
  • Technologie de traitement: feuille électrolytique
  • Service: service OEM à guichet unique
  • Couleur écran de soie: blanc, noir, jaune
  • Masque de soudure: vert brillant
  • Application: PCB à haute vitesse FPGA
  • Plaque électronique à grande vitesse
  • Conception avancée de PCB
  • Transmission de signaux à grande vitesse
  • Une production efficace


Paramètres techniques:

Spécifications techniques Définition
Nom du produit PCB à haute vitesse
Finition de surface HASL, ENIG, Immersion Silver, OSP, qui est une marque d'équipement
Application du projet PCB à haute vitesse FPGA
Mode de production TMS
Finition de surface LF-HAL, HASL, or
Technologie de traitement Foil électrolytique
Épaisseur du cuivre 1 oz, 0,5 oz à 12 oz
Masque de soudure Vert brillant
Facteur de dissipation 0.0013 (10 GHz)
Le service Service OEM à guichet unique
Traitement de surface Or dur 5U
Principales caractéristiques Circuit imprimé haute performance, circuit imprimé haute performance, circuit imprimé haute performance


Applications:

PCB à haute vitesse La solution ultime pour les applications hautes performances

The High Speed PCB is a high-quality and advanced technology-based printed circuit board that offers rapid circuit board design and manufacturing services for high-speed signal transmission and data processingIl est un composant crucial des appareils électroniques et est largement utilisé dans diverses industries, y compris les télécommunications, l'aérospatiale, la médecine, l'automobile et plus encore.

Attributs du produit:
  • Traitement de surface:Or dur 5U
  • Type de matériau:FR4, Rogers, à base d'aluminium, Isola, PI
  • Pour les produits à base d'acide acétique:Blanc
  • Facteur de dissipation:0.0013 (10 GHz)
Application: PCB à haute vitesse FPGA

Le circuit imprimé à haute vitesse est spécialement conçu pour répondre aux exigences en matière de vitesse et de fréquence élevées du développement de FPGA.C'est un choix idéal pour l'intégrité du signal à grande vitesse et garantit des performances stables dans les applications haut de gammeVoici quelques-unes des principales applications et scénarios dans lesquels le PCB à grande vitesse excelle:

Applications à haute performance

Le circuit imprimé haute vitesse est parfait pour les applications hautes performances qui nécessitent une transmission rapide et fiable du signal et le traitement des données.il peut gérer des signaux à grande vitesse et assurer une transmission de données à grande vitesse sans aucune perte ou interférence.

Prototypage de cartes de circuits rapides

Le PCB à grande vitesse offre des services de prototypage de PCB rapides, permettant aux ingénieurs et aux concepteurs de tester et de vérifier rapidement leurs conceptions.Cela contribue à réduire le temps de mise sur le marché et permet aux entreprises de garder une longueur d'avance sur la concurrence en lançant leurs produits plus rapidement..

Applications à haute fréquence

Le circuit imprimé à haute vitesse est idéal pour les applications à haute fréquence qui fonctionnent à des fréquences supérieures à 1 GHz.qui assure une perte et une distorsion minimales des signaux haute fréquence, ce qui le rend parfait pour les applications à haute fréquence.

Développement de FPGA

Le PCB à grande vitesse est le choix idéal pour le développement de FPGA en raison de ses capacités de transmission de signal à grande vitesse et de ses performances fiables.ce qui en fait une composante essentielle dans le développement de systèmes basés sur FPGA.

Marché haut de gamme

Les PCB à grande vitesse sont largement utilisés sur le marché haut de gamme, où les performances et la qualité sont cruciales.Sa technologie avancée et sa conception haute vitesse en font un choix privilégié pour les applications haut de gamme telles que les serveurs haut de gamme, équipement réseau et appareils médicaux haut de gamme.

Interconnexions à haute densité

Le PCB à grande vitesse est capable de gérer des interconnexions à haute densité, ce qui en fait une solution parfaite pour les conceptions complexes et à haute densité.Sa conception multicouche permet des interconnexions à haute densité, permettant l'intégration d'un plus grand nombre de composants et réduisant la taille globale du PCB.

Appareils électroniques

Le PCB à grande vitesse est un composant essentiel des appareils électroniques tels que les smartphones, les ordinateurs portables, les tablettes et plus encore.Ses capacités à grande vitesse et ses performances fiables en font un élément crucial dans ces appareils., assurant un fonctionnement en douceur et efficace.

Conclusion

Le circuit imprimé à haute vitesse est une carte de circuit imprimé haute performance qui offre une transmission rapide et fiable des signaux et le traitement des données.et la capacité de gérer les applications haute fréquence, c'est la solution ultime pour les applications à grande vitesse dans diverses industries. Son utilisation de matériaux de haute qualité, tels que FR4, Rogers, Aluminium Based, Isola et PI,assure la durabilité et la longévitéDonc, si vous cherchez un PCB haute vitesse pour votre prochain projet, ne cherchez pas plus loin que le PCB haute vitesse.



Personnalisation:

Service de personnalisation de PCB à grande vitesse

NotreAssemblage de circuits imprimés à grande vitesseest un produit haut de gamme conçu pourfréquence élevéeapplications spécialement conçues pourFPGAAvec notre système avancétechnologie de traitementdeFoil électrolytique, nous nous assurons que nos PCB peuvent gérervitesse élevéeetfréquence élevéedes signes faciles à comprendre.

NotrePCB à haute vitesseest disponible dans une variété detypes de matériaux, y comprisFR4,- Je vous en prie.,À base d'aluminium,- Je vous en prie., etPI, vous donnant la flexibilité de choisir la meilleure option pour vos besoins spécifiques.

Leécran à soiePour notrePCB à haute vitesseestBlanc, fournissant une étiquette claire et facile à lire pour votre carte.

Nous offrons également unetraitement de surfacedeOr dur 5U, assurant que votre PCB a une surface fiable et durable pour une utilisation à long terme.

Avec notrePrototypage rapide de PCBservice, nous pouvons vous fournir un service personnaliséPCB à haute vitesseen temps opportun, répondant à vos exigences et spécifications spécifiques.



Emballage et expédition

Emballage et expédition de PCB à grande vitesse

Notre produit PCB à grande vitesse est soigneusement emballé et expédié pour assurer sa livraison sûre à votre porte.Le processus d'emballage implique plusieurs étapes pour protéger le PCB contre tout dommage pendant le transport.

Procédure d'emballage:
  1. Le PCB est d'abord enveloppé d'une mousse anti-statique pour empêcher toute électricité statique d'endommager les composants sensibles.
  2. Il est ensuite placé dans une boîte de carton robuste avec des inserts en mousse pour une protection supplémentaire.
  3. La boîte est scellée et étiquetée avec les informations d'expédition nécessaires.
Méthodes de transport:

Nous offrons plusieurs options d'expédition pour répondre à vos besoins:

  • Expédition standard: Notre méthode d'expédition par défaut, qui prend généralement 3-5 jours ouvrables pour la livraison.
  • Expédition accélérée: Pour les commandes urgentes, nous offrons l'expédition accélérée qui assure la livraison dans les 1-2 jours ouvrables.
  • Expédition internationale: Nous offrons également l'expédition internationale pour nos clients mondiaux.

Une fois votre commande expédiée, vous recevrez un numéro de suivi par e-mail, afin de pouvoir suivre le trajet de votre colis jusqu'à votre porte.

Chez High Speed PCB, nous accordons la priorité à la sécurité de votre produit pendant le transport et nous nous efforçons de fournir une livraison rapide et efficace.



FAQ:

  • Q: Qu'est-ce que le PCB à grande vitesse?
  • R: Le circuit imprimé à haute vitesse est un circuit imprimé utilisé pour transmettre des signaux à haute fréquence.
  • Q: Quelle est la fonction du PCB à grande vitesse?
  • R: La fonction des circuits imprimés à grande vitesse est de fournir une plate-forme efficace et fiable pour la transmission de signaux à grande vitesse dans les appareils électroniques.
  • Q: Quels sont les principaux facteurs qui influencent les performances des PCB à grande vitesse?
  • R: Les facteurs clés affectant les performances des circuits imprimés à grande vitesse comprennent l'intégrité du signal, le contrôle de l'impédance et la conception EMI/EMC.
  • Q: Quels sont les matériaux couramment utilisés dans les PCB à grande vitesse?
  • R: Les matériaux couramment utilisés dans les PCB à grande vitesse comprennent le FR-4, le polyimide et le PTFE.
  • Q: Comment les PCB à grande vitesse sont-ils testés pour assurer la qualité?
  • R: Les PCB à grande vitesse sont testés pour assurer la qualité à l'aide d'outils tels que la réflectométrie dans le domaine temporel, les analyseurs d'impédance et les sondes TDR.
  • Q: Quelle est l'application typique des PCB à grande vitesse?
  • R: Les circuits imprimés à haute vitesse sont souvent utilisés dans les dispositifs de communication à haute vitesse, tels que les routeurs de données, les commutateurs réseau et les générateurs de signaux à haute fréquence.
