PCB de cuivre épais
Created with Pixso.

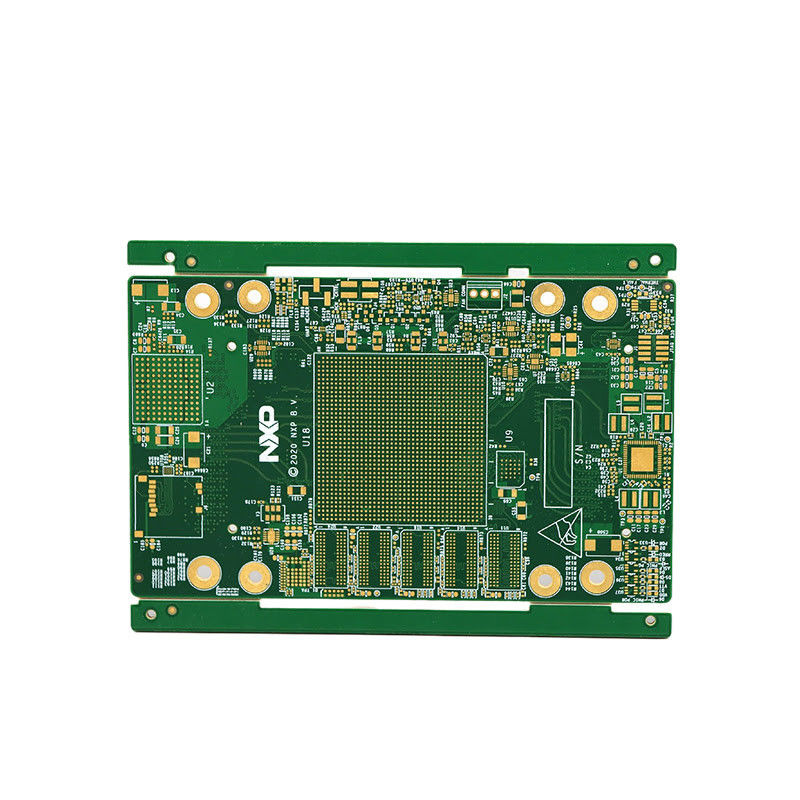

6 couches épaisseur de cuivre standard PCB ENIG Finition de surface pour l'industrie

6 couches épaisseur de cuivre standard PCB ENIG Finition de surface pour l'industrie

Nom De Marque: Ben Qiang
Numéro De Modèle: FR-4/Rogers
Nombre De Pièces: 1 PCS
Prix: custom made
Conditions De Paiement: Transfert bancaire ou Alipay ou PayPal
Capacité à Fournir: 200,000 mètres carrés/an
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO/TS16949/RoHS/TS16949
Finition de surface:
Résultats
Couleur de masque de soudure:
vert
nombre de couches:
6
Distance minimale entre les traces:
0.2 mm
Épaisseur:
1.6 mm
Couleur écran de soie:
Blanc
Application du projet:
Électronique de puissance
Contrôle de l'impédance:
- Oui, oui.
Détails d'emballage:
Emballage sous vide à perles d'air
Capacité d'approvisionnement:
200,000 mètres carrés/an
Mettre en évidence:

2 couches d'épaisseur de cuivre standard

,

Épaisseur de cuivre standard Pcb HASL

,

épaisseur de cuivre du PCB standard HASL

Description du produit

2 couches de PCB de puissance de cuivre épais avec 3 oz d'épaisseur de cuivre pour les applications industrielles

Description du produit:

Vue d'ensemble du produit

Le PCB de puissance en cuivre épais est un type de carte de circuit imprimé conçu spécifiquement pour les applications électroniques de puissance.Il est fait de matériaux de haute qualité et a une construction unique qui lui permet de gérer des niveaux élevés de puissance et de courant avec une résistance minimale et une augmentation de température.

Distance minimale entre les traces

Le PCB de puissance de cuivre épais a un espacement minimum de traces de 0,2 mm, ce qui est nettement inférieur aux PCB standard.ce qui en fait un choix idéal pour l'électronique de puissance où l'espace est limité.

Conforme à la norme Rohs

Le PCB de puissance de cuivre épais est conforme à la RoHS, ce qui signifie qu'il ne contient aucune substance dangereuse telle que le plomb, le mercure ou le cadmium.Cela le rend respectueux de l'environnement et sûr pour une utilisation dans diverses applications.

Nombre de couches

Le PCB de puissance de cuivre épais a 6 couches, ce qui est la norme pour la plupart des PCB.le rendant plus adapté à l'électronique de puissance.

Couleur du masque de soudure

Le PCB de puissance en cuivre épais a une couleur de masque de soudure verte, qui est la couleur la plus couramment utilisée pour les PCB.Cette couleur donne non seulement un aspect propre et professionnel, mais aide également à la visibilité des traces et des composants sur le tableau.

Application du projet

Le PCB de puissance en cuivre épais est spécialement conçu pour les applications d'électronique de puissance.Sa capacité à gérer des niveaux élevés de puissance et de courant en fait un choix idéal pour des applications exigeantes.

Dans l'ensemble, le PCB de puissance en cuivre épais est un produit de haute performance, fiable et polyvalent qui répond aux exigences de l'électronique de puissance.Sa construction et ses caractéristiques uniques la distinguent des PCB ordinaires et lui permettent de fournir des performances optimisées dans les applications à haute puissance.



Caractéristiques:

  • Nom du produit: PCB de puissance en cuivre épais
  • Couleur écran de soie: Blanc
  • Conforme à la norme Rohs: Oui
  • Contrôle de l'impédance: Oui
  • Largeur minimale des traces: 0,2 mm
  • Taille maximale du panneau: 600 mm x 600 mm
  • PCB de puissance épaisse avec du cuivre
  • PCB de puissance avec du cuivre épais
  • PCB à haute puissance avec cuivre pour les applications à courant élevé


Paramètres techniques:

Nom du produit PCB de puissance en cuivre épais
Épaisseur du cuivre 3 onces
Couleur écran de soie Blanc
Nombre de couches 6
Largeur minimale des traces 0.2 mm
Contrôle de l'impédance - Oui, oui.
Finition de surface Résultats
Conforme à la norme Rohs - Oui, oui.
Distance minimale entre les traces 0.2 mm
Taille minimale du trou 0.3 mm
Épaisseur 1.6 mm
Les mots clés Définition
PCB de puissance en cuivre épais Plaques de circuits imprimés à couche de cuivre épaisse, utilisées pour les applications à haute puissance
PCB à puissance de cuivre épais Plaques de circuits imprimés à couche de cuivre épaisse, utilisées pour les applications à haute puissance
PCB de puissance en cuivre avec du cuivre épais Plaques de circuits imprimés à couche de cuivre épaisse, utilisées pour les applications à haute puissance


Applications:

PCB de puissance en cuivre épais pour les applications à courant élevé

Le PCB de puissance en cuivre épais est une carte de circuit imprimé spécialement conçue qui est parfaite pour l'électronique de puissance et les applications à courant élevé.6 mm et une distance minimale de traces de 0.2mm, ce PCB est idéal pour les circuits à haute densité de puissance et peut gérer facilement une capacité de charge de courant élevée.

Application du projet

Le PCB de puissance en cuivre épais est largement utilisé dans divers appareils électroniques de puissance tels que les alimentations, les onduleurs, les entraînements de moteurs, etc. Il convient également aux véhicules électriques,systèmes d'énergie renouvelable, et les applications industrielles où une puissance élevée et une conductivité thermique élevée sont requises.

Caractéristiques
  • Pour le cuivre épaisAvec une couche de cuivre épaisse, ce PCB a une conductivité thermique plus élevée, ce qui le rend plus efficace pour dissiper la chaleur.
  • Densité de puissance élevée:Le PCB de puissance en cuivre épais est capable de gérer des circuits à haute densité de puissance, ce qui le rend idéal pour les applications à courant élevé.
  • Capacité de transport de courant élevé:Ce PCB a une capacité de charge élevée, ce qui le rend adapté aux applications nécessitant une puissance et un courant élevés.
  • Faible impédanceLe PCB de puissance en cuivre épais a une faible impédance, ce qui permet un flux de puissance plus fluide et réduit les pertes de puissance.
  • Robuste et durable:Fabriqué avec des matériaux de haute qualité, ce PCB est robuste et durable, garantissant une durée de vie plus longue et de meilleures performances.
  • Conforme à la directive RoHS:Le PCB de puissance de cuivre épais est conforme à la norme RoHS, ce qui signifie qu'il est exempt de substances nocives et sans danger pour l'environnement.
Contrôle de l'impédance

Le PCB de puissance en cuivre épais a un contrôle d'impédance, ce qui garantit une performance constante et stable, ce qui le rend approprié pour les applications électroniques de puissance sensibles.

Conclusion

Le PCB de puissance en cuivre avec des couches de cuivre épaisses est essentiel dans les applications à haute puissance et à courant élevé.Le PCB de puissance de cuivre épais offre toutes les caractéristiques et les attributs nécessaires pour répondre aux exigences de l'électronique de puissanceIl est un choix idéal pour les circuits à haute densité de puissance, à haute capacité de transport de courant et à faibles exigences d'impédance.ce qui en fait le meilleur choix pour les applications d'électronique de puissance.



Personnalisation:

Service de personnalisation de PCB de puissance de cuivre épais
Attributs du produit:
  • Contrôle de l'impédance: Oui
  • Distance minimale entre les traces: 0,2 mm
  • Taille minimale du trou: 0,3 mm
  • Nombre de couches: 6
  • Largeur minimale des traces: 0,2 mm

Dans notre société, nous sommes spécialisés dans la fourniture de services personnalisés pour les PCB avec puissance de cuivre épais.avec une variété d'options à choisirNos services de personnalisation incluent:

  • Contrôle de l'impédance pour assurer une performance constante et l'intégrité du signal.
  • Distance minimale entre les traces de 0,2 mm pour permettre un routage à haute densité et une complexité accrue du circuit.
  • Taille minimale du trou de 0,3 mm pour accueillir des composants plus grands et faciliter une meilleure dissipation de chaleur.
  • Nombre de couches de 6 pour assurer un équilibre entre le coût et la fonctionnalité.
  • Largeur minimale de trace de 0,2 mm pour un routage précis et précis des signaux de puissance.

Avec nos circuits imprimés de puissance en cuivre épais, vous pouvez vous attendre à des performances et une fiabilité supérieures, ce qui en fait un choix idéal pour les applications à haute puissance.Nos ingénieurs expérimentés travailleront en étroite collaboration avec vous pour comprendre vos exigences spécifiques et fournir des solutions personnalisées qui répondent à vos besoinsFaites-nous confiance pour livrer des PCB de haute qualité adaptés à vos spécifications uniques.



Emballage et expédition

Emballage et expédition des PCB de puissance en cuivre épais
Emballage

Nos PCB en cuivre épais sont emballés avec le plus grand soin pour assurer une livraison sûre à nos clients.Les planches sont ensuite placées dans une boîte de carton solide et scellées avec du ruban adhésif pour une protection supplémentaire..

Transport aérien

Nous offrons diverses options d'expédition pour répondre aux besoins de nos clients. Notre méthode d'expédition standard est par des services de messagerie de confiance tels que DHL, FedEx et UPS. Pour les commandes urgentes, nous vous proposons des services d'expédition gratuits.Nous offrons également des options d'expédition accélérée.

Une fois votre commande expédiée, nous vous fournirons un numéro de suivi afin que vous puissiez suivre l'avancement de votre colis.Notre équipe d'expédition surveille soigneusement tous les colis pour assurer une livraison rapide et précise.

Veuillez noter que les frais d'expédition peuvent varier en fonction de la taille et du poids de votre commande, ainsi que de la destination.



FAQ:

  • Amélioration de la dissipation thermique: les couches de cuivre épaisses dans le PCB aident à dissiper la chaleur plus efficacement, ce qui permet de meilleures performances et une meilleure fiabilité des applications à haute puissance.
  • Capacité de transport de courant plus élevée: Les couches de cuivre plus épaisses permettent une capacité de transport de courant plus élevée, ce qui la rend adaptée aux applications à haute puissance.
  • Réduction de la chute de tension: Grâce à sa conductivité électrique élevée, le PCB de puissance en cuivre épais peut aider à réduire la chute de tension et à maintenir des niveaux de tension stables.
  • Meilleure résistance mécanique: Les couches de cuivre plus épaisses offrent également une meilleure résistance mécanique, ce qui rend le PCB plus durable et résistant aux dommages.
  • Coût-efficacité: malgré son coût plus élevé par rapport aux PCB standard,Les PCB de puissance en cuivre épais peuvent être une solution rentable pour les applications à haute puissance, car ils éliminent le besoin de dissipateurs de chaleur ou de systèmes de refroidissement supplémentaires.
Q:Quelles sont les applications courantes des PCB de puissance en cuivre épais?
  • Appareils électriques et convertisseurs
  • Véhicules électriques et hybrides
  • Panneaux solaires et systèmes d'énergie renouvelable
  • Machines et équipements industriels
  • Éclairage LED à haute puissance
Q:Quelles sont les principales considérations à prendre en compte lors de la conception d'un PCB de puissance de cuivre épais?
  • Gestion thermique: les couches de cuivre épaisses dans le PCB nécessitent une gestion thermique appropriée pour assurer une dissipation thermique efficace et prévenir la surchauffe.
  • Largeur et espacement des traces: la largeur et l'espacement des traces doivent être soigneusement conçus pour gérer les courants élevés et prévenir la chute de tension.
  • Sélection du matériau: le choix de l'épaisseur du substrat et du cuivre doit être basé sur l'application spécifique et ses besoins en puissance.
  • Montage et assemblage: le PCB doit être conçu avec des techniques de montage et d'assemblage appropriées pour assurer la stabilité mécanique et éviter tout dommage aux couches de cuivre épaisses.
Q: Y a-t-il des normes ou des certifications pour les PCB de puissance de cuivre épais?
  • Certification UL (Underwriters Laboratories), qui garantit la sécurité et la fiabilité du PCB pour des applications spécifiques.
  • Les normes IPC (Association Connecting Electronics Industries), qui fournissent des lignes directrices et les meilleures pratiques pour la conception, la fabrication et l'assemblage des PCB.
  • Conformité RoHS (Restriction of Hazardous Substances), qui limite l'utilisation de certaines substances dangereuses dans les produits électroniques.
