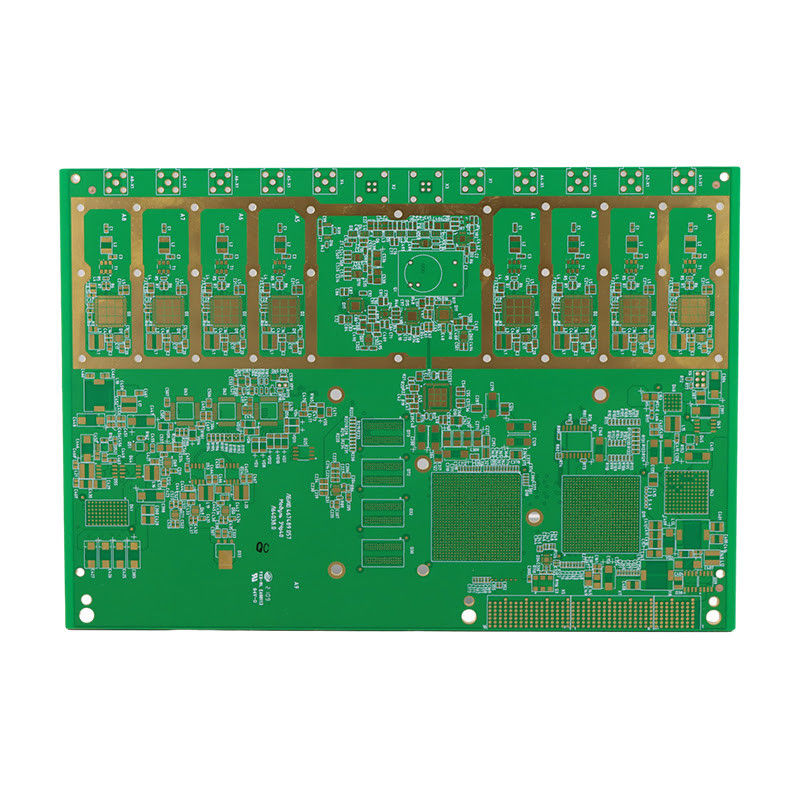

Contrôle de l'impédance des circuits imprimés HDI de 300 * 210 mm

Description du produit:

Caractéristiques:

• Nom du produit: HDI PCB Board
• Appliquer pour: Direction générale
• Contrôle de l'impédance: Oui
• Les mots clés:
  • Plaque de câblage imprimée HDI
  • Panneau PCB à haute densité
  • Tableau d'interconnexion HDI
  • Plaque de circuit avancé
• Épaisseur du PCB: 1,5 mm
• Nombre de couches: 1 à 30

Paramètres techniques:

Applications:

La carte de circuits imprimés HDI, également connue sous le nom de carte de circuits imprimés interconnectés à haute densité, est un type de carte de circuit imprimé utilisée dans divers appareils électroniques grand public comme carte principale.Cette technologie avancée de PCB permet une plus grande densité de composants à placer sur la carte, ce qui donne lieu à une conception plus petite et plus compacte.

La carte PCB HDI peut avoir un nombre de couches de 1 à 30, ce qui la rend adaptée à un large éventail d'applications.Sa polyvalence et ses performances élevées en font un choix populaire pour les appareils électroniques grand public tels que les smartphones., tablettes, ordinateurs portables et autres appareils portables.

L'une des caractéristiques clés de la carte PCB HDI est son assemblage de circuits imprimés microvia.réduire la taille de la planche et augmenter sa fonctionnalitéIl est donc idéal pour les appareils nécessitant une forte densité de composants dans un espace limité.

La technologie des nanocircuits PCB est également utilisée dans la fabrication de circuits imprimés HDI, qui implique l'utilisation de composants plus petits et plus fins pour atteindre un niveau d'intégration plus élevé.Il en résulte une planche plus compacte et plus légère, ce qui le rend parfait pour les appareils électroniques portables.

La carte PCB HDI est largement utilisée dans l'industrie de l'électronique grand public en raison de ses nombreux avantages.réduire la taille et le poids globaux du dispositifIl est donc idéal pour les appareils nécessitant une conception mince et compacte, tels que les smartphones et les tablettes.

En outre, le circuit imprimé HDI est hautement personnalisable avec diverses options de couleurs de sérigraphie telles que le blanc, le noir, le jaune, le rouge, le bleu, etc.Cela permet d'identifier facilement les composants et améliore l'esthétique globale de la carteEn outre, il offre également un contrôle d'impédance, assurant des performances stables et fiables de la carte.

En conclusion, la carte PCB HDI est un composant essentiel dans l'industrie de l'électronique grand public, en particulier pour les appareils qui nécessitent une forte densité de composants dans une conception compacte.Sa technologie de microvia et de nanocircuits, ainsi que ses caractéristiques personnalisables, en font un choix privilégié pour les cartes principales dans l'électronique grand public.

Personnalisation:

Notre carte PCB haute densité (HDI) est entièrement personnalisable pour répondre à vos besoins spécifiques.notre carte de câblage imprimé HDI offre des performances et une fiabilité supérieures.

• Circuits imprimés à haute densité d'interconnexion
• Conseil de la technologie des microvies
• Plaque de câblage imprimée HDI

• Contrôle de l'impédance: Oui
• Nombre de couches: 6 couches
• Service des pochoirs: Oui
• Épaisseur du PCB: 1,5 mm

Notre carte PCB HDI est conçue pour fournir un contrôle d'impédance précis, assurer une intégrité optimale du signal et minimiser les interférences.il offre une conception compacte sans sacrifier les performancesNous offrons également un service de pochoirs pour un montage facile et un PCB d'épaisseur de 1,5 mm pour une durabilité maximale.
