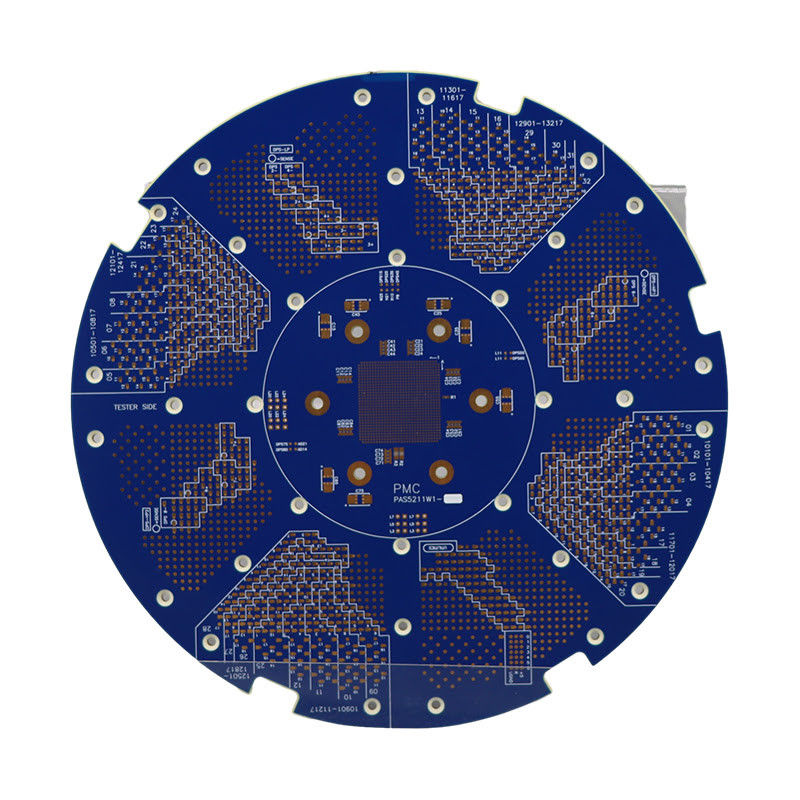

Plaqué en or PCB semi-conducteur Rogers 4003c avec microvias aveugles

Plaqué en or PCB semi-conducteur Rogers 4003c avec microvias aveugles

Nom De Marque: Ben Qiang
Numéro De Modèle: FR-4/Rogers
Nombre De Pièces: 1 PCS
Prix: custom made
Conditions De Paiement: Transfert bancaire ou Alipay ou PayPal
Capacité à Fournir: 200,000 mètres carrés/an
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO/TS16949/RoHS/TS16949
Temps de réalisation:
2 semaines
Couleur de masque de soudure:
vert
Finition de surface:
plaqué en or 30 U"
Contrôle de l'impédance:
Je ne veux pas.
nombre de couches:
36
Service de PCBA:
Service d'assemblage de circuits imprimés clé en main
Taille minimale du trou:
0.2 mm
Largeur minimum de trace:
0.1 mm
Détails d'emballage:
Emballage sous vide à perles d'air
Capacité d'approvisionnement:
200,000 mètres carrés/an
Mettre en évidence:

HASL PCB à semi-conducteurs

,

PCB à semi-conducteurs Rogers 4003c

Description du produit

Rogers 4003c carte de circuit imprimé à semi-conducteurs avec microvias aveugles pour les performances

Description du produit:

Résumé du produit: PCB semi-conducteurs

Le PCB à semi-conducteurs, également connu sous le nom de circuit imprimé à semi-conducteurs ou circuit imprimé à semi-conducteurs, est un composant essentiel dans la fabrication de dispositifs à semi-conducteurs.C'est un type spécialisé de PCB conçu pour répondre aux exigences uniques de la technologie des semi-conducteursCette vue d'ensemble du produit fournira une description détaillée des principales caractéristiques et avantages des PCB semi-conducteurs.

Principales caractéristiques:
  • Largeur minimale des traces: 0,1 mm
  • Temps de réalisation: 2 semaines
  • Grâce à la technologie des trous: Non
  • Spécial: Microvias aveugles
  • Couleur du masque de soudure: vert
Largeur minimale des traces: 0,1 mm

Les PCB semi-conducteurs sont conçus avec une largeur de trace minimale de 0,1 mm, ce qui les rend adaptés à des conceptions de circuits complexes et complexes.Cette caractéristique garantit que le PCB peut accueillir les composants minuscules et les connexions délicates requises dans les dispositifs à semi-conducteurs.

Temps de réalisation: 2 semaines

Les PCB semi-conducteurs ont un délai de livraison de 2 semaines, ce qui est beaucoup plus court que les PCB traditionnels.Ceci est essentiel pour les fabricants de semi-conducteurs qui ont des calendriers de production stricts et qui ont besoin de délais rapides pour répondre aux demandes du marché.

Grâce à la technologie des trous: Non

Contrairement aux circuits imprimés ordinaires, les circuits imprimés semi-conducteurs n'utilisent pas la technologie des trous, mais la technologie de montage de surface (SMT) pour monter les composants directement sur la surface de la carte.Cela permet une meilleure performance électrique, une plus grande densité et des tailles plus petites.

Spécial: Microvias aveugles

Le PCB semi-conducteur est équipé de microvias aveugles, qui sont de petits trous percés dans la carte pour créer des connexions entre différentes couches.Ces microvias sont essentiels pour la conception complexe et compacte des circuits semi-conducteurs, permettant une meilleure intégrité et fiabilité du signal.

Couleur du masque de soudure: vert

Le PCB à semi-conducteurs a une couleur verte de masque de soudure, qui est la norme de l'industrie..Il offre également une excellente résistance thermique et une protection contre l'humidité et la poussière.

Les avantages des PCB à semi-conducteurs:
  • Haute précision et précision pour les circuits complexes
  • Temps de production plus court pour une production plus rapide
  • Meilleures performances électriques et intégrité du signal
  • Taille compacte et densité plus élevée pour économiser de l'espace
  • Excellente résistance thermique et protection
Conclusion

Le PCB semi-conducteur est un composant essentiel dans la fabrication de dispositifs semi-conducteurs.utilisation de microvias aveuglesAvec sa précision, sa fiabilité et son efficacité, il est parfait pour les circuits complexes et performants.Les PCB semi-conducteurs sont le premier choix des fabricants de semi-conducteurs dans le monde entier.



Caractéristiques:

  • Nom du produit: PCB semi-conducteurs
  • Finition de surface:plaqué or
  • Couleur du masque de soudure: vert
  • Spécial: Microvias aveugles
  • Temps de réalisation: 2 semaines
  • Largeur minimale des traces: 0,1 mm
  • Circuits imprimés pour semi-conducteurs
  • Plaque de circuit pour semi-conducteurs
  • Circuits pour la fabrication de semi-conducteurs


Paramètres techniques:

Attributs Valeur
Nom du produit PCB à semi-conducteurs
Spécial Microvias aveugles
Grâce à la technologie des trous Je ne veux pas.
Service de test Test de fonctionnement, test à 100%
Couleur du masque de soudure Verte
Matériel FR-4
Utilisation Électronique OEM
Contrôle de l'impédance Je ne veux pas.
Taille minimale du trou 0.2 mm
Temps de réalisation 2 semaines
Caractéristique - Je ne sais pas.
Type de plaque Plaque de circuit à semi-conducteurs
Application du projet Carton pour semi-conducteurs


Applications:

PCB semi-conducteurs - Application du produit et scénario

Le PCB à semi-conducteurs (PCB) est un type de PCB spécialement conçu pour la fabrication de semi-conducteurs.Il s'agit d'un composant intégral de la production de dispositifs électroniques et est largement utilisé dans diverses applications telles que les ordinateurs., les smartphones et autres appareils électroniques.

Le PCB à semi-conducteurs est également connu sous le nom de carte à semi-conducteurs ou carte à circuits imprimés pour les semi-conducteurs, soulignant son objectif spécifique dans l'industrie des semi-conducteurs.Ce produit est hautement spécialisé et nécessite une technologie et une expertise avancées pour sa fabrication., ce qui en fait un élément essentiel dans la production de semi-conducteurs.

Attributs du produit:
  • Spécial: Microvias aveugles- L'une des caractéristiques clés des PCB à semi-conducteurs est l'utilisation de microvias aveugles, petits trous percés dans la carte qui relient différentes couches de PCB.permettant une plus grande densité et des conceptions de circuits plus complexes.
  • Nombre de couches: 36- Le PCB semi-conducteur a un nombre de couches de 2, ce qui signifie qu'il a deux couches de traces de cuivre et de matériau isolant.Cela le rend approprié pour des conceptions de circuits plus simples et réduit le coût de production.
  • Grâce à la technologie des trous: Non- Contrairement aux circuits imprimés traditionnels, les circuits imprimés semi-conducteurs n'utilisent pas la technologie des trous, ce qui signifie qu'il n'y a pas de trous creusés dans toute la carte,résultant en une conception plus compacte et plus efficace.
  • Finition de surface:Plaquage par or - La finition de surface du PCB semi-conducteur estPlaquage par or.Il s'agit d'une méthode rentable et largement utilisée pour revêtir la surface du PCB d'une couche de soudure, fournissant une surface plane et uniforme pour le placement des composants.
  • Taille de forage: Min 0,0078 ‰ (0,2 mm)- La taille minimale de forage du PCB semi-conducteur est de 0,2 mm. Cette petite taille de forage permet des conceptions précises et complexes, ce qui le rend idéal pour la production de semi-conducteurs.
Application et scénario:

Le PCB semi-conducteur est utilisé dans diverses applications et scénarios dans l'industrie des semi-conducteurs.

Fabrication de circuits intégrés

L'utilisation la plus courante des PCB semi-conducteurs est dans la production de circuits intégrés (CI).Ce sont de petits composants électroniques contenant des millions de transistors et d'autres éléments essentiels au fonctionnement des appareils électroniques.Le PCB fournit la base du circuit intégré, permettant le placement précis des composants et des conceptions de circuits complexes.

Fabrication de microprocesseurs et de microcontrôleurs

Le PCB semi-conducteur est également largement utilisé dans la fabrication de microprocesseurs et de microcontrôleurs..Le PCB fournit les connexions et les voies nécessaires au fonctionnement efficace du microprocesseur ou du microcontrôleur.

Développement de puces mémoire

Les PCB semi-conducteurs sont également cruciaux dans la production de puces mémoire, telles que la RAM et la ROM.Ces puces stockent des données et des informations pour les appareils électroniques et nécessitent un haut niveau de précision et de complexité dans leur conceptionLe PCB fournit la base nécessaire à la puce de mémoire, permettant un transfert et un stockage efficaces des données.

Conception et fabrication de capteurs

Une autre application du PCB semi-conducteur est la conception et la production de capteurs utilisés dans les appareils électroniques.Les capteurs sont essentiels pour détecter et mesurer divers paramètres physiques et nécessitent des conceptions de circuits avancéesLe PCB fournit les connexions et les voies nécessaires au bon fonctionnement du capteur.

En conclusion, le PCB à semi-conducteurs est un produit spécialisé qui joue un rôle essentiel dans l'industrie des semi-conducteurs.Ses caractéristiques et attributs uniques le rendent indispensable dans la production de dispositifs électroniques, assurant leur efficacité, fiabilité et performance.



Personnalisation:

Circuits imprimés pour semi-conducteurs

Dans notre entreprise, nous comprenons les besoins uniques de l'industrie des semi-conducteurs. C'est pourquoi nous offrons une solution de PCB personnalisable spécialement conçue pour les applications de semi-conducteurs.

PCB pour semi-conducteurs

Nos PCB sont spécialement conçus pour répondre aux exigences de l'industrie des semi-conducteurs.Nous sommes en mesure de fournir des PCB de haute qualité qui sont fiables et de haute performance.

Plaque à semi-conducteurs

Nos cartes semi-conducteurs sont conçues avec précision et précision, répondant aux normes strictes de l'industrie.Nous utilisons des matériaux de pointe et une technologie de pointe pour nous assurer que nos cartes peuvent résister aux conditions difficiles des environnements de semi-conducteurs.

Service de personnalisation

Notre service de personnalisation vous permet d'adapter vos PCB à vos besoins spécifiques.Nous pouvons répondre à vos exigences pour vous assurer que vos PCB sont optimisés pour vos applications de semi-conducteurs.

Taille du forage: Min 0,0078 ′′ (0,2 mm)

Nos circuits imprimés sont conçus avec précision et précision, permettant une taille de forage minimale de 0,0078 ‰ (0,2 mm).ce qui le rend parfait pour les applications de semi-conducteurs.

Service d'essais: essai de fonctionnement, essai à 100%

Pour garantir la qualité et la fonctionnalité de nos PCB, nous offrons des tests de fonction et des services de test à 100%.Cela garantit que vos PCB sont pleinement fonctionnels et répondent à vos spécifications avant leur livraison..

Temps de réalisation: 2 semaines

Nous comprenons l'importance du temps dans l'industrie des semi-conducteurs, c'est pourquoi nous offrons un délai de 2 semaines pour nos PCB personnalisés.Nous nous efforçons de fournir un service rapide et efficace sans compromettre la qualité.

Finition de surface: placage or

Pour nos PCB semi-conducteurs, nous offrons une finition de surface dePlaquage par orCette finition assure une surface plane et uniforme pour une meilleure soudure et assure une connexion fiable entre les composants.

Spécial: Microvias aveugles

Nous offrons également l'option de microvias aveugles pour nos PCB semi-conducteurs, ce sont de petits trous percés au laser qui permettent une disposition de circuit plus compacte et efficace.les rendant idéales pour les applications à haute densité.



Emballage et expédition

Emballage et expédition de PCB semi-conducteurs

Nos PCB semi-conducteurs sont soigneusement emballés pour assurer une livraison sûre à nos clients.Chaque planche est d'abord placée dans un sac antistatique pour la protéger de tout dommage électrostatique potentiel pendant l'expédition.

Ensuite, le PCB est placé dans une boîte de carton solide avec des matériaux d'amortissement tels que du papier de mousse ou de la mousse pour fournir une protection supplémentaire pendant le transport.

Nous offrons également des options d'emballage personnalisées pour nos clients, telles que des emballages scellés sous vide ou des emballages résistants à l'humidité pour les planches nécessitant une protection supplémentaire.

Une fois que le PCB est emballé en toute sécurité, il est expédié par un service d'expédition fiable et digne de confiance.pour assurer la livraison rapide et sûre de nos produits à nos clients.

Pour les expéditions internationales, nous suivons soigneusement toutes les réglementations et exigences nécessaires pour assurer un processus de dédouanement en douceur.

Chez Semiconductor PCB, nous prenons grand soin de l'emballage et de l'expédition de nos produits pour garantir qu'ils arrivent en parfait état.Nous nous engageons à fournir à nos clients des PCB de la plus haute qualité et un service exceptionnel.



FAQ:


R: Le PCB semi-conducteur est un type de carte de circuit imprimé spécialement conçu pour la production de dispositifs semi-conducteurs.y compris les circuits intégrésQ: Quels sont les principaux composants des PCB semi-conducteurs?
R: Les principaux composants des PCB semi-conducteurs sont le substrat, les couches conductrices et les couches protectrices.tandis que les couches conductrices sont en cuivre ou autres matériaux conducteursLes couches de protection, également appelées masques de soudure, protègent les couches conductrices des dommages.
R: Les PCB semi-conducteurs diffèrent des PCB traditionnels en termes de matériaux, de conception et de processus de fabrication.Les PCB semi-conducteurs utilisent des matériaux spécialisés et des techniques de conception avancées pour assurer le placement et l'alignement précis des composantsLe processus de fabrication implique également des étapes supplémentaires telles que le dopage et la gravure pour créer les propriétés nécessaires des semi-conducteurs.Quels sont les avantages des PCB semi-conducteurs?
R: Les avantages des PCB à semi-conducteurs comprennent une plus grande précision, de meilleures performances et une plus grande fiabilité.La conception spécialisée et le processus de fabrication permettent un placement plus serré des composants et des caractéristiques de circuit plus petites, ce qui améliore les performances électriques et réduit les interférences du signal.l'utilisation de matériaux semi-conducteurs permet une meilleure dissipation de chaleur et une meilleure résistance aux facteurs environnementauxQ: Les PCB à semi-conducteurs peuvent-ils être utilisés dans tous les appareils électroniques?
R: Non, les PCB semi-conducteurs sont spécialement conçus pour la production de dispositifs semi-conducteurs et ne conviennent pas à tous les dispositifs électroniques.Il est principalement utilisé dans des applications de haute performance et de haute fiabilité telles que les microprocesseursD'autres appareils électroniques peuvent utiliser des PCB traditionnels ou d'autres types de PCB spécialisés.
