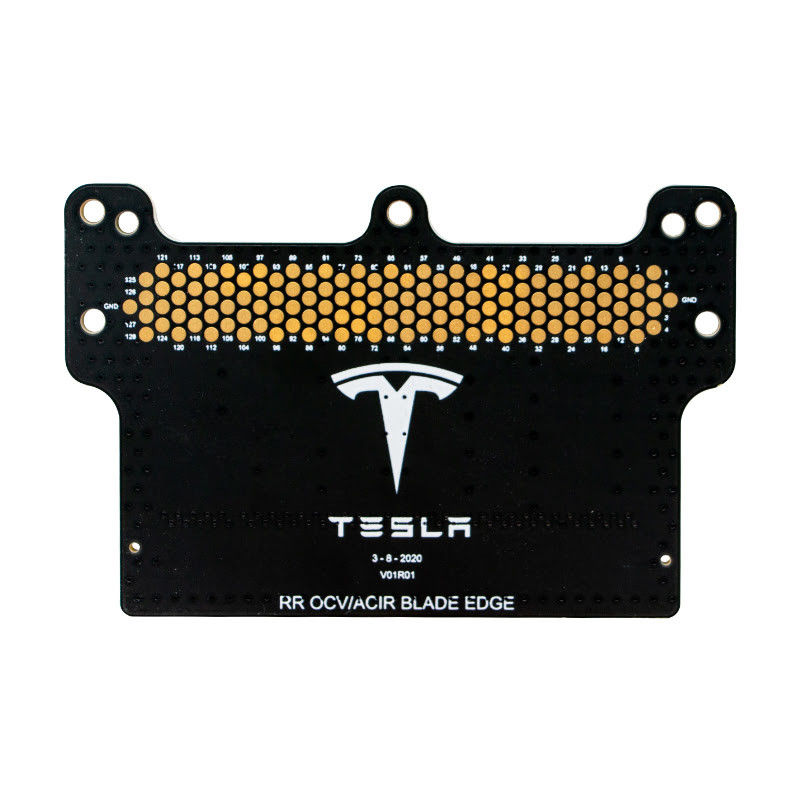

1 oz Plaque de PCB de fréquence de feuille finale avec surface dorée d'immersion

Description du produit:

Notre PCB à bande à haute fréquence dispose d'un minimum de forage laser de 0,1 mm et de forage mécanique de 0,2 mm, ce qui en fait un choix idéal pour les conceptions complexes nécessitant précision et précision.L'épaisseur de la planche est de 1.0 mm, fournissant une base solide et durable pour vos applications à haute fréquence.

Avec une épaisseur de cuivre de 1 oz, ce PCB à bande à haute fréquence offre une excellente conductivité et une transmission de signal.Cette caractéristique garantit que la carte peut gérer les signaux à haute fréquence sans aucune perte ou dégradationLa valeur d'impédance de ± 10% est un autre avantage de ce produit, garantissant qu'il répondra aux exigences les plus strictes de vos applications à haute fréquence.

Notre PCB à haute fréquence est conforme à la directive RoHS, ce qui signifie qu'il est exempt de substances dangereuses pouvant nuire à l'environnement et à la santé humaine.Ce produit est respectueux de l'environnement et sûr à utiliser, ce qui en fait un choix idéal pour les entreprises qui accordent la priorité à la durabilité et à la santé et à la sécurité.

Ce circuit imprimé à haute fréquence est parfait pour des applications telles que les antennes, les systèmes de communication sans fil, les systèmes de radar et autres circuits à haute fréquence.il peut gérer même les applications les plus exigeantes à haute fréquence, offrant des performances et une fiabilité stables.

Caractéristiques:

• Nom du produit: PCB RF haute fréquence
• Épaisseur du panneau: 0,2 mm-6,35 mm
• Taille minimale du trou: 0,2 mm
• Finition de surface: ENIG
• Conforme à la norme Rohs: Oui
• Min Via: perceuse laser de 0,1 mm, perceuse mécanique de 0,2 mm

• Nom du produit: PCB haute fréquence
• Épaisseur du panneau: 0,2 mm-6,35 mm
• Taille minimale du trou: 0,2 mm
• Finition de surface: ENIG
• Conforme à la norme Rohs: Oui
• Min Via: perceuse laser de 0,1 mm, perceuse mécanique de 0,2 mm

• Nom du produit: PCB à bande à haute fréquence
• Épaisseur du panneau: 0,2 mm-6,35 mm
• Taille minimale du trou: 0,2 mm
• Finition de surface: ENIG
• Conforme à la norme Rohs: Oui
• Min Via: perceuse laser de 0,1 mm, perceuse mécanique de 0,2 mm

Paramètres techniques:

Applications:

Le produit PCB haute fréquence est idéal pour les applications nécessitant une transmission fiable du signal micro-ondes haute fréquence.Ce produit est conçu pour assurer que la perte de signal est minimisée et que l'intégrité du signal est maintenue.Ce qui le rend idéal pour une utilisation dans les systèmes de communication, les systèmes de radar et autres applications à haute fréquence.

Le produit PCB haute fréquence convient également à l'industrie automobile, en particulier dans les systèmes d'assistance au conducteur avancés (ADAS).Ces systèmes nécessitent des PCB à grande vitesse capables de traiter de grandes quantités de données en temps réelLe produit PCB à haute fréquence est capable de gérer des exigences de traitement de données complexes, ce qui le rend idéal pour une utilisation dans les applications ADAS.

La finition de surface du produit PCB haute fréquence est l'or d'immersion, qui offre une excellente conductivité et une résistance à la corrosion.Cela garantit que le PCB est capable de gérer des signaux à haute fréquence sans aucune dégradation des performancesLe produit possède également d'excellentes propriétés électriques, ce qui le rend approprié pour une utilisation dans des applications nécessitant une transmission de signal à grande vitesse.

En résumé, le produit PCB à haute fréquence est conçu pour des applications à haute vitesse et à haute fréquence.le rendre idéal pour une utilisation dans les systèmes de communication, des systèmes de radar et des systèmes d'assistance au conducteur avancés.La finition de surface du produit en or d'immersion garantit qu'il est capable de gérer les signaux à haute fréquence sans aucune dégradation des performances, ce qui en fait un choix idéal pour les applications de PCB de signal haute fréquence.

Personnalisation:

Notre carte de câblage imprimé à haute fréquence (PWB) est disponible avec des services de personnalisation de produits pour répondre à vos besoins spécifiques.Nous offrons une gamme d'options de personnalisation pour la carte de circuit imprimé haute fréquence (PCB) y compris:

• Min Via: perceuse laser de 0,1 mm, perceuse mécanique de 0,2 mm
• Tête de plaque: 1,0 mm
• Utilisation: électronique OEM
• Épaisseur du panneau: 0,2 mm-6,35 mm
• Matériau: Rogers/PTFE

Avec ces options de personnalisation, vous pouvez adapter votre PCB de signal haute fréquence pour répondre aux exigences uniques de votre projet ou application.Contactez-nous aujourd'hui pour en savoir plus sur nos services de personnalisation de produits.

Assistance et services:

Notre produit PCB haute fréquence est conçu pour répondre aux besoins des systèmes et applications de communication à grande vitesse.Notre équipe de support technique est disponible pour répondre à toutes les questions ou préoccupations liées à la conception du produitNous offrons également une gamme de services, y compris la conception de la mise en page des circuits imprimés, le prototypage et les tests pour assurer des performances et une fiabilité optimales.Notre équipe est dédiée à fournir un soutien et un service exceptionnels pour assurer le succès de nos clients..

Emballage et expédition

Emballage du produit:

Le produit PCB à haute fréquence sera emballé dans une boîte en carton solide pour assurer un transport sûr.La boîte sera étiquetée avec le nom du produit, quantité et instructions de manutention.

Pour la navigation:

Le produit PCB à haute fréquence sera expédié par un service de messagerie réputé.Le produit sera suivi pendant le transit et le client recevra un numéro de suivi pour suivre l'avancement de l'expéditionLe délai de livraison estimé sera communiqué au client au moment de l'achat.

FAQ:

Un PCB haute fréquence est une carte de circuit imprimé conçue pour fonctionner à des fréquences élevées, généralement supérieures à 1 GHz.et équipements médicaux.

Les PCB à haute fréquence sont fabriqués à l'aide de matériaux spécialisés tels que le PTFE (polytétrafluoroéthylène), qui a une constante diélectrique faible et une tangente de perte.et Duroïde.

La fréquence de fonctionnement maximale d'un PCB haute fréquence dépend de divers facteurs tels que le matériau utilisé, l'épaisseur du substrat et la largeur des traces.Les PCB haute fréquence peuvent fonctionner à des fréquences allant jusqu'à 100 GHz.

Les PCB haute fréquence offrent plusieurs avantages tels qu'une perte de signal réduite, une meilleure intégrité du signal et une meilleure correspondance d'impédance.Ils offrent également une meilleure stabilité thermique et peuvent gérer des niveaux de puissance plus élevés.

Oui, les PCB à haute fréquence peuvent être fabriqués dans différentes formes et tailles en fonction des exigences spécifiques de l'application.Ils peuvent également être conçus avec différents empilement et le nombre de couches pour optimiser les performances.
