Le procédé d'immersion en or utilisé dans la fabrication de la carte PCB HDI améliore sa durabilité, sa résistance à la corrosion et sa conductivité électrique.Ce procédé assure une finition de surface uniforme et lisse qui est parfaite pour les applications d'interconnexion à haute densité.
Les options de couleurs d'écran de soie disponibles pour la carte PCB HDI sont le blanc, noir, jaune, rouge, bleu et diverses autres couleurs, selon vos préférences.Cette caractéristique permet d'identifier et d'étiqueter facilement les composants sur la carte.
La carte PCB HDI est testée à 100% pour assurer sa fiabilité et sa fonctionnalité, ce qui garantit que la carte est exempte de tout défaut ou dysfonctionnement pouvant affecter ses performances.
En résumé, la carte PCB HDI est une carte de circuit imprimé à interconnexion de haute densité conçue avec une technologie d'interconnexion avancée.Il est fabriqué en utilisant le procédé d'immersion en or pour fournir une durabilité accrueLes options de couleurs de sérigraphie permettent d'identifier et d'étiqueter facilement les composants sur la carte.La carte est testée à 100% pour assurer sa fiabilité et sa fonctionnalité, ce qui le rend parfait pour être utilisé comme carte principale dans diverses applications électroniques.

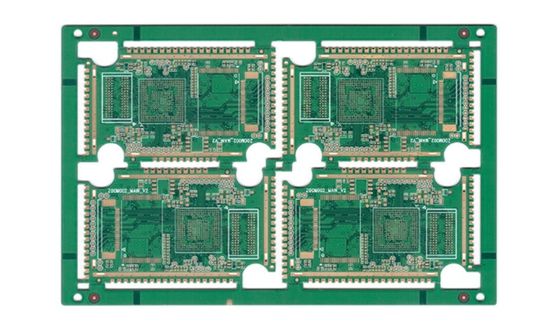

Nom de la carte de câblage imprimé HDI | 4L 1+N+1 cartes HDI |
Épreuve de PCB | Test à 100% |
Époxyde de verre | RO4350B Tg280°C, Er<3.48, Rogers Corp. |
Finition de surface | Palladium de nickel chimique |
Service de pochoirs | - Oui, oui. |
Procédure | Or par immersion |
Taille du tableau | 300 * 210 mm |
Contrôle de l'impédance | - Oui, oui. |
Épaisseur des PCB | 1.5 mm |
Application du projet | Produits électroniques de consommation |
La carte de circuits imprimés HDI utilise un matériau époxy de verre, en particulier le RO4350B Tg280 °C, Er<3,48 de Rogers Corp. Ce matériau est connu pour sa haute stabilité thermique et sa faible constante diélectrique,ce qui le rend idéal pour une utilisation dans les appareils électroniques hautes performancesLa carte de câblage imprimé HDI peut être conçue avec jusqu'à 30 couches, ce qui offre un espace suffisant pour les circuits complexes et à haute densité.qui est idéal pour les applications où l'espace est une prime.
La carte de circuit imprimé à interconnexion haute densité a 6 couches et une taille de carte de 300 * 210 mm, ce qui la rend idéale pour un large éventail d'applications.Certaines des occasions et scénarios d'application du produit où la carte PCB HDI peut être utilisée comprennent::
En conclusion, la carte de circuits imprimés HDI est une carte de circuit imprimé à haute densité très polyvalente et fiable pouvant être utilisée dans un large éventail d'applications.Son petit facteur de forme et sa conception à haute densité le rendent idéal pour une utilisation dans des applications où l'espace est à la prime, tandis que sa technologie de pointe et ses matériaux de qualité supérieure assurent des performances et une fiabilité optimales.
Notre produit de carte de circuits imprimés à haute densité (HDI) peut être personnalisé pour répondre à vos besoins spécifiques.
Notre produit HDI PCB Board est idéal pour les PCB à haute densité en couches, les PCB interconnectés avancés et les applications de PCB multicouches à haute densité.Laissez-nous vous aider à créer un produit qui répond à vos spécifications exactes.
Le support technique et les services des produits des cartes PCB HDI comprennent:
Emballage du produit pour les cartes PCB HDI:
Informations relatives à l'expédition des cartes PCB HDI:
R: Une carte PCB HDI est une carte de circuit imprimé interconnectée à haute densité conçue pour avoir des composants plus petits et plus denses pour une meilleure performance et fonctionnalité.Il a des conceptions plus complexes et complexes qui permettent la miniaturisation de la carte.
Q: Quels sont les avantages de l'utilisation de cartes PCB HDI?R: Les avantages de l'utilisation de cartes PCB HDI comprennent un facteur de forme plus petit, une transmission de signal plus rapide, une perte de signal réduite, une fiabilité accrue et une plus grande fonctionnalité.Il permet également de placer plus de composants sur la carte, ce qui le rend idéal pour les appareils hautes performances.
Q: Pour quels types d'applications les cartes PCB HDI sont-elles utilisées?R: Les circuits imprimés HDI sont utilisés dans un large éventail d'applications, notamment les smartphones, les tablettes, les ordinateurs portables, les appareils photo numériques, les dispositifs médicaux et les équipements aérospatiaux.Ils sont idéaux pour toute application nécessitant une miniaturisation, haute performance et fiabilité.
Q: Comment sont fabriqués les circuits imprimés HDI?R: Les cartes PCB HDI sont fabriquées à l'aide de technologies avancées telles que le forage au laser, la stratification séquentielle et les processus de microvia.Le processus de fabrication implique plusieurs couches de cuivre et de matériaux isolants qui sont empilés et interconnectés pour créer une carte compacte et fiable.
Q: Quel est le nombre maximal de couches que peuvent avoir les cartes PCB HDI?R: Le nombre maximal de couches que peuvent avoir les cartes HDI PCB dépend de la complexité et de la taille de la conception.d'une longueur de couche supérieure ou égale à 20Le nombre de couches peut affecter le coût et le temps de fabrication de la carte.
