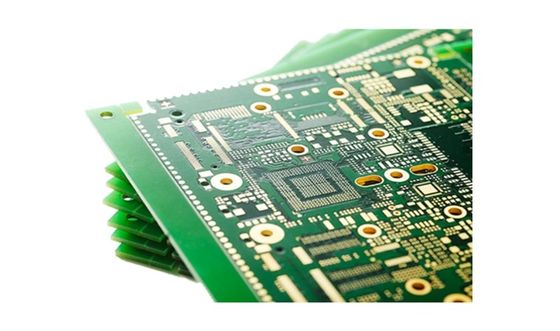

Plaques de PCB à interconnexion de densité d'immersion d'or traité avec 1 à 30 couches 1,5 mm

Description du produit:

L'une des caractéristiques clés des cartes HDI 4L 1+N+1 est leur taille. Mesurant 300 x 210 mm, ces PCB sont compacts et peuvent facilement s'intégrer dans des espaces restreints.Cela les rend un choix idéal pour une utilisation dans les petits appareils électroniques et les équipements.
En plus de leur taille compacte, ces cartes de câblage imprimées HDI sont également livrées avec un service de pochoir.Cela permet un placement précis des composants et garantit que les PCB sont fabriqués selon des spécifications exactesLe service de pochoirs contribue également à réduire le risque d'erreurs et garantit la qualité du produit fini.
En termes de performances, les cartes HDI 4L 1+N+1 sont inégalées. Avec leur configuration à 6 couches, elles sont capables de gérer des conceptions et des mises en page complexes.Cela les rend un excellent choix pour une utilisation dans les appareils et équipements électroniques haute performance.
Dans l'ensemble, les cartes HDI 4L 1+N+1 sont un excellent choix pour tous ceux qui ont besoin d'un PCB multicouche de haute qualité et haute densité.Ces cartes de câblage imprimées HDI sont sûrs de répondre à vos besoins et dépasser vos attentes.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Processus: or par immersion
• Taille du tableau: 300 * 210 mm
• Époxyde de verre: RO4350B Tg280°C, Er<3.48, Rogers Corp.
• Nombre de couches: 6
• Appliquer pour: Direction générale
• Caractéristiques:
  • PCB à interconnexion avancée
  • PCB à haute densité en couches
  • Circuits imprimés à haute densité d'interconnexion

Paramètres techniques:

Applications:

Notre carte de câblage imprimée HDI est disponible dans une gamme de couleurs de sérigraphie, y compris le blanc, le noir, le jaune, le rouge, le bleu, et plus encore.La couleur de la sérigraphie est utilisée pour étiqueter et identifier les différents composants sur le tableauLa carte HDI PCB est également livrée avec un service de pochoir, permettant une application précise et précise de pâte de soudure pendant l'assemblage.
La carte de câblage imprimé HDI est conçue avec un contrôle d'impédance, garantissant une intégrité fiable du signal et réduisant le bruit du signal.La conception d'interconnecteurs à haute densité de la carte PCB HDI permet un plus grand nombre de connexions dans une zone plus petiteAvec cette conception, la carte PCB HDI peut atteindre un niveau plus élevé de fonctionnalité et de fiabilité dans un facteur de forme plus petit.
La carte de câblage imprimé HDI est idéale pour une large gamme d'occasions et de scénarios d'application de produits.comme les smartphonesLes capacités de transfert de données à grande vitesse de la carte la rendent également idéale pour une utilisation dans les équipements de réseau, les centres de données et les systèmes de télécommunications.
Dans l'ensemble, notre carte de câblage imprimé HDI est une solution polyvalente et fiable pour les applications de PCB à haute densité.et les options de couleurs de sérigraphie en font un choix de choix pour les fabricants et les ingénieurs électroniquesQue vous ayez besoin d'un panneau PCB haute densité pour un appareil électronique compact ou d'une solution de transfert de données à grande vitesse pour votre équipement de réseau, notre carte PCB HDI peut répondre à vos besoins.

Personnalisation:

Notre produit HDI Printed Wiring Board offre les services de personnalisation suivants:

• Taille du tableau: 300 * 210 mm
• Nombre de couches: 6
• Nom du PCB: 4L 1+N+1 HDI Boards
• Test sur PCB: 100% de test
• Processus: or par immersion

En tant que fournisseur de PCB Nanocircuit et d'assemblage de PCB Microvia, nous comprenons l'importance de la personnalisation pour répondre à vos besoins spécifiques.Notre équipe d'experts est prête à travailler avec vous pour s'assurer que votre carte de câblage imprimé HDI répond à toutes vos exigences.

Assistance et services:

Notre équipe de support technique des produits HDI PCB Board est disponible pour vous aider avec tous les problèmes techniques que vous pourriez rencontrer.Notre équipe est très expérimentée et bien informée dans la technologie des PCB HDI et peut fournir des conseils sur la conception, les processus de fabrication et d'assemblage.
En plus de l'assistance technique, nous offrons également une gamme de services pour s'assurer que votre produit HDI PCB Board répond à vos exigences spécifiques et à vos normes de qualité.

• Révision et optimisation de la conception
• Fabrication de prototypes
• Épreuves et inspections
• Production en volume
• Emballage et étiquetage personnalisés

Notre objectif est de vous assurer une expérience réussie avec notre produit HDI PCB Board et de vous offrir le plus haut niveau de satisfaction client possible.

Emballage et expédition

Emballage du produit:

• La carte PCB HDI sera emballée dans un sac antistatique pour éviter tout dommage pendant le transport.
• Le sac antistatique sera placé dans une boîte en carton solide pour une protection supplémentaire.
• La boîte doit être scellée avec du ruban adhésif pour que le produit reste intact.

Pour la navigation:

• La carte PCB HDI sera expédiée par un service de messagerie fiable.
• Nous vous fournirons un numéro de suivi pour que vous puissiez suivre l'expédition.
• Le produit sera expédié dans les 2-3 jours ouvrables suivant la réception de la commande.
• Les délais d'expédition peuvent varier selon votre lieu de résidence et le service de messagerie utilisé.

FAQ:

HDI est l'acronyme de High Density Interconnect Printed Circuit Board. Il s'agit d'un type de PCB qui permet des circuits à haute densité,ce qui signifie qu'il permet de placer plus de composants sur une surface de carte plus petite que les PCB traditionnelsCeci est réalisé en utilisant des microvias, des vias aveugles et des vias enfouis, qui permettent tous un routage plus efficace des signaux.

Les principaux avantages de l'utilisation de cartes PCB HDI sont qu'elles permettent des circuits de plus grande densité, ce qui signifie que plus de composants peuvent être placés sur une plus petite surface de carte par rapport aux PCB traditionnels.Ceci est réalisé en utilisant des microviasEn outre, les PCB HDI offrent également une meilleure intégrité du signal et de meilleures performances électriques.ainsi qu'une meilleure gestion thermique en raison de la taille réduite de la planche.

Les PCB HDI diffèrent des PCB traditionnels en ce qu'ils permettent des circuits à haute densité, ce qui signifie que plus de composants peuvent être placés sur une plus petite surface de carte.,Les circuits imprimés HDI offrent une meilleure intégrité du signal et des performances électriques,ainsi qu'une meilleure gestion thermique en raison de la taille réduite de la planche.

Les circuits imprimés HDI peuvent être utilisés dans une variété d'applications, y compris, mais sans s'y limiter: smartphones, tablettes, ordinateurs portables, appareils portables, appareils médicaux, électronique automobile et applications aérospatiales.Essentiellement, toute application nécessitant des circuits à haute densité dans une zone de carte plus petite peut bénéficier de l'utilisation de PCB HDI.

Lors du choix d'un fournisseur de circuits imprimés HDI, plusieurs facteurs doivent être pris en considération, notamment l'expérience et l'expertise du fournisseur dans la fabrication de circuits imprimés HDI, ses processus de contrôle de la qualité,leur capacité à répondre à vos exigences et spécifications spécifiques, leurs délais et leurs prix, ainsi que leur service à la clientèle et leur support.Il est important de choisir un fournisseur qui peut vous fournir des PCB HDI de haute qualité qui répondent à vos besoins et exigences spécifiques, et qui peut vous offrir un service client fiable et réactif.
