Carte PCB à haute fréquence
Created with Pixso.

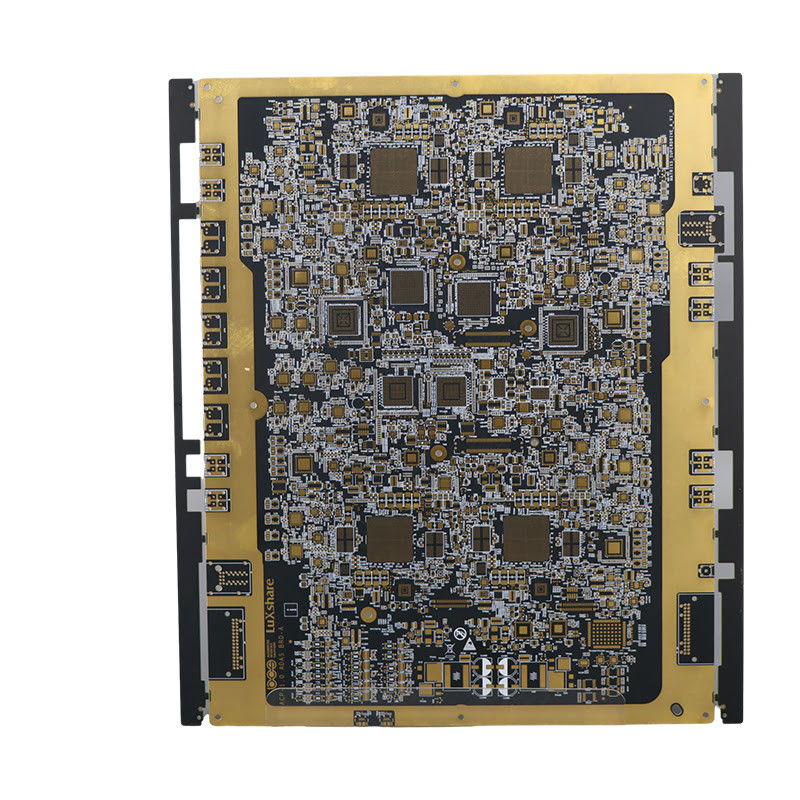

Plaque finale 1 oz Circuits à radiofréquence conformes à Rohs

Plaque finale 1 oz Circuits à radiofréquence conformes à Rohs

Nom De Marque: Ben Qiang
Numéro De Modèle: FR-4/Rogers
Nombre De Pièces: 1 PCS
Prix: custom made
Conditions De Paiement: Transfert bancaire ou Alipay ou PayPal
Capacité à Fournir: 200,000 mètres carrés/an
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO/TS16949/RoHS/TS16949
taille minimum de trou:
0.2 mm
Conseil Thk:
1.0 MM
Pinceaux en cuivre:
1 oz
Utilisation:
Électronique OEM
Conforme à la norme Rohs:
- Oui, oui.
Contour:
Route et score
Matériel:
Rogers/PTFE
finition de surface:
Résultats
Détails d'emballage:
Emballage sous vide à perles d'air
Capacité d'approvisionnement:
200,000 mètres carrés/an
Mettre en évidence:

1 oz Circuits à radiofréquence

,

Plaque de circuit de radiofréquence Rohs

,

PCB à radiofréquence Rohs

Description du produit

L'équipement est équipé d'un système de réglage de la température de l'air.

Description du produit:

Résumé du produit PCB haute fréquence

Les PCB à haute fréquence, également connus sous le nom de PCB à micro-bandes à haute fréquence, PCB à micro-ondes à haute fréquence ou PCB à bandes à haute fréquence,est un type de carte de circuit imprimé conçu pour les applications à haute fréquenceIl est largement utilisé dans des industries telles que les télécommunications, l'aérospatiale, la défense et l'équipement médical.

Matériel

Le PCB haute fréquence est fabriqué à partir de matériaux de haute qualité, tels que Rogers et PTFE. Ces matériaux ont d'excellentes propriétés électriques, une faible perte diélectrique et une grande stabilité thermique.les rendant adaptés à des applications à haute fréquence.

Taille minimale du trou

La taille minimale du trou pour le PCB haute fréquence est de 0,2 mm, ce qui permet un placement précis et précis des composants.même dans des environnements à haute fréquence.

Feuille de finition

Le PCB haute fréquence a une feuille finale de 1 oz, ce qui fait référence à la quantité de cuivre utilisée dans la couche externe du PCB.Cela offre un bon équilibre entre la conductivité électrique et la rentabilité.

Le schéma

Le contour du PCB à haute fréquence est créé par le processus de routage et de marquage, ce qui permet une découpe et une mise en forme précises du PCB, assurant un ajustement parfait dans le produit final.

Surface finie

Le PCB haute fréquence est fini avec de l'or d'immersion, un type de finition de surface qui offre une excellente conductivité, une résistance à la corrosion et une soudabilité.Cela le rend idéal pour les applications à haute fréquence où l'intégrité du signal est cruciale.

Dans l'ensemble, le PCB haute fréquence est un produit de haute qualité et fiable conçu pour répondre aux exigences exigeantes des applications haute fréquence.Son utilisation de matériaux et de procédés de fabrication de pointe assure des performances exceptionnelles et une longue durée de vie, ce qui en fait un choix privilégié pour de nombreuses industries.



Caractéristiques:

  • Nom du produit: PCB haute fréquence
  • Épaisseur de cuivre: 1 oz
  • Valeur d'impédance: ± 10%
  • Conforme à la norme Rohs: Oui
  • Taille minimale du trou: 0,2 mm
  • Application: communication, automobile
  • PCB de signaux à haute fréquence
  • PCB à ligne à haute fréquence
  • PCB RF à haute fréquence


Paramètres techniques:

Paramètres techniques Définition
Nom du produit PCB à haute fréquence
Application du projet Communiquer, dans le secteur automobile
Type à haute fréquence Micro-ondes, RF
Matériel Rogers/PTFE
Épaisseur du panneau 1.0 MM
Finition de surface ENIG (or à immersion au nickel sans électro)
Température de fonctionnement -55°C à 125°C
Feuille de finition 1 oz
Valeur d'impédance ± 10%
Parcours minimum 0Forage au laser de 0,1 mm, forage mécanique de 0,2 mm
Le schéma Route et score
Conforme à la réglementation ROHS - Oui, oui.
Produit de fabrication Fabricant de PCB à micro-ondes à haute fréquence


Applications:

PCB à haute fréquence - idéal pour les communications et l'industrie automobile

Au fur et à mesure que la technologie progresse et que la demande de dispositifs de communication plus rapides et plus efficaces augmente,l'utilisation de PCB à haute fréquence est devenue un élément essentiel dans l'industrie de la communication et de l'automobileAvec ses capacités de signal à haute fréquence et son intégrité améliorée, les PCB à haute fréquence ont révolutionné la façon dont nous communiquons et exploitons nos véhicules.

Qu'est-ce que le PCB à haute fréquence?

PCB haute fréquence, également connu sous le nom de carte de câblage imprimé haute fréquence (PWB) ou PCB RF haute fréquence,est un type spécialisé de carte de circuit imprimé conçu pour transmettre et recevoir des signaux à haute fréquence avec une perte de signal minimaleCes PCB sont fabriqués avec des matériaux de haute qualité et des techniques de fabrication avancées pour assurer les meilleures performances et fiabilité.

Application dans les dispositifs de communication

Les circuits imprimés à haute fréquence sont largement utilisés dans les appareils de communication tels que les smartphones, les routeurs, les systèmes de communication par satellite, etc.ces PCB permettent un transfert de données plus rapide et une meilleure connectivitéCela les rend idéales pour une utilisation dans les appareils de communication sans fil où la vitesse et la fiabilité sont cruciales.

Application dans l'industrie automobile

L'industrie automobile a également grandement bénéficié de l'utilisation des PCB à haute fréquence.et systèmes d'assistance au conducteurLa haute stabilité thermique des PCB haute fréquence les rend adaptés à une utilisation dans les conditions de température extrêmes du compartiment moteur d'une voiture.

Finition de surface - or par immersion

L'un des attributs clés des PCB haute fréquence est leur finition de surface.Cette finition fournit un plat, une surface lisse qui assure une excellente conductivité du signal et protège le PCB de la corrosion.

Intégrité améliorée du signal

Les circuits imprimés à haute fréquence sont conçus avec une structure de couche spécifique et des matériaux spécialisés pour minimiser les pertes et les distorsions du signal.les rendant essentiels pour les dispositifs de communication à haute vitesse et à haute fréquence.

Transfert de données à grande vitesse

Avec la demande croissante de vitesses de transfert de données plus rapides, les PCB haute fréquence sont devenus le choix de choix des fabricants d'électronique.Ces PCB peuvent gérer le transfert de données à grande vitesse avec une perte de signal minimale, ce qui les rend idéales pour des applications à large bande passante.

Faible perte de signal

La perte de signal est une préoccupation importante dans les systèmes de communication haute fréquence, car elle peut entraîner des erreurs et des interruptions de données.assurer un signal de communication fiable et stable.

Haute stabilité thermique

La plage de température de fonctionnement des PCB haute fréquence est un autre attribut essentiel qui les rend idéales pour les applications de communication et automobile.Ces PCB peuvent résister à des températures extrêmes, de -55°C à 125°C, sans affecter leurs performances, ce qui les rend adaptés à une utilisation dans des environnements difficiles.

Conforme à la directive RoHS

Les PCB haute fréquence sont fabriqués avec des matériaux sans plomb, ce qui les rend conformes à la norme RoHS.Cela signifie qu'ils ne contiennent aucune substance dangereuse et sont sans danger pour l'environnement et la santé humaine..

En conclusion, les PCB haute fréquence sont un composant essentiel dans l'industrie de la communication et de l'automobile, offrant une meilleure intégrité du signal, un transfert de données à grande vitesse, une faible perte de signal,et haute stabilité thermiqueGrâce à sa finition de surface en or immersion et à sa conformité RoHS, les PCB haute fréquence sont le choix idéal des fabricants qui souhaitent produire des appareils de communication et automobiles de haute performance.



Personnalisation:

PCB à haute fréquence personnalisé pour la communication automobile

Notre PCB haute fréquence est la solution ultime pour tous vos besoins de communication dans l'industrie automobile.Nous fournissons les meilleures performances pour vos appareils de communication.

Conception de circuits imprimés RF haute fréquence

Nos circuits imprimés haute fréquence sont spécialement conçus pour les applications haute fréquence, ce qui les rend parfaits pour les appareils de communication utilisés dans l'industrie automobile.Avec notre expertise dans la conception de circuits imprimés haute fréquence, nous assurons une intégrité optimale du signal et minimisons les pertes de signal.

Service personnalisé

Nous comprenons que chaque appareil de communication a des exigences uniques, c'est pourquoi nous offrons des services sur mesure pour répondre à vos besoins spécifiques.Notre équipe d'experts travaillera en étroite collaboration avec vous pour concevoir et fabriquer un PCB haute fréquence qui correspond parfaitement à vos exigences.

Capacité à déjouer et à marquer

Notre PCB haute fréquence est livré avec des capacités de routage et de score, permettant une personnalisation efficace et précise.en rendant nos PCB adaptés à un large éventail d'applications.

Tolérance à l'impédance de ± 10%

Grâce à notre technologie de pointe et à nos processus de contrôle de qualité stricts, nous garantissons une tolérance à l'impédance de ± 10% pour tous nos PCB à haute fréquence.Cela garantit une performance stable et constante pour vos appareils de communication.

Finition de surface en or par immersion

Pour une conductivité optimale et une protection contre l'oxydation, tous nos PCB haute fréquence sont équipés d'une finition en or d'immersion.Cette finition fournit également une surface lisse et plane pour un placement plus facile des composants.

Utilisation de l'électronique OEM

Nos circuits imprimés haute fréquence sont largement utilisés dans l'électronique OEM, ce qui en fait un choix fiable pour vos appareils de communication.Nous pouvons répondre aux besoins spécifiques de votre électronique OEM, vous offrant la meilleure qualité et performance.



Emballage et expédition

Emballage et expédition de PCB à haute fréquence

Nos circuits imprimés à haute fréquence sont soigneusement emballés pour assurer une livraison sûre à votre emplacement.

Emballage

Les planches sont d'abord enveloppées dans des sacs antistatiques pour éviter que l'électricité statique n'endommage les composants délicats.ils sont placés dans des boîtes de carton robustes avec rembourrage en mousse pour fournir une protection supplémentaire.

Nous offrons également des options d'emballage personnalisées, telles que l'ajout de votre logo d'entreprise ou d'étiquetage spécifique, sur demande.

Transport aérien

Nous offrons diverses méthodes d'expédition pour répondre à vos besoins spécifiques et à votre budget. Nos partenaires d'expédition sont fiables et ont fait leurs preuves en livrant des colis à temps.

Pour les petites commandes, nous offrons des options d'expédition standard, qui prennent généralement 3 à 5 jours ouvrables pour les livraisons nationales et 7 à 10 jours ouvrables pour les livraisons internationales.

Pour les commandes urgentes, nous offrons des options d'expédition accélérée, qui peuvent livrer votre commande dans les 1-2 jours ouvrables pour les livraisons nationales et 3-5 jours ouvrables pour les livraisons internationales.

Une fois votre commande expédiée, vous recevrez un numéro de suivi afin que vous puissiez suivre l'avancement de votre colis et savoir exactement quand il arrivera.

Chez PCB à haute fréquence, nous prenons grand soin de l'emballage et de l'expédition de nos produits pour s'assurer qu'ils vous parviennent en parfait état.N'hésitez pas à nous contacter et nous ferons de notre mieux pour répondre à vos besoins..



FAQ:

  • Q: Quelle est la fréquence des PCB à haute fréquence?
  • R:La fréquence des PCB à haute fréquence est de 1 GHz ou plus.
  • Q: Quelle est la principale application des PCB à haute fréquence?
  • R: Les PCB à haute fréquence sont principalement utilisés dans les appareils électroniques à haute vitesse et à haute fréquence, tels que les systèmes de communication sans fil, les systèmes radar et les systèmes satellites.
  • Q: Quels sont les avantages des PCB à haute fréquence?
  • R: Les avantages des PCB à haute fréquence comprennent une faible perte de signal, une grande intégrité du signal et une meilleure gestion thermique.
  • Q: Quels sont les matériaux utilisés dans les PCB haute fréquence?
  • R: Les matériaux utilisés dans les PCB à haute fréquence sont généralement des stratifiés spécialisés tels que le téflon, le rogers ou l'arlon.
  • Q:Quel est le temps de traitement typique pour la production de PCB à haute fréquence?
  • R: Le délai de traitement typique pour la production de PCB à haute fréquence est de 3 à 5 jours, en fonction de la complexité et du nombre de couches.
